MUCF 方形帶座軸承
不銹鋼帶座軸承能夠滿足對高精度、高速運轉和耐腐蝕性的要求,軸承座的形狀為方形,主要是安裝到機械的側壁上,所以軸承安裝部分的構造很簡單,具有廣範圍的用途。

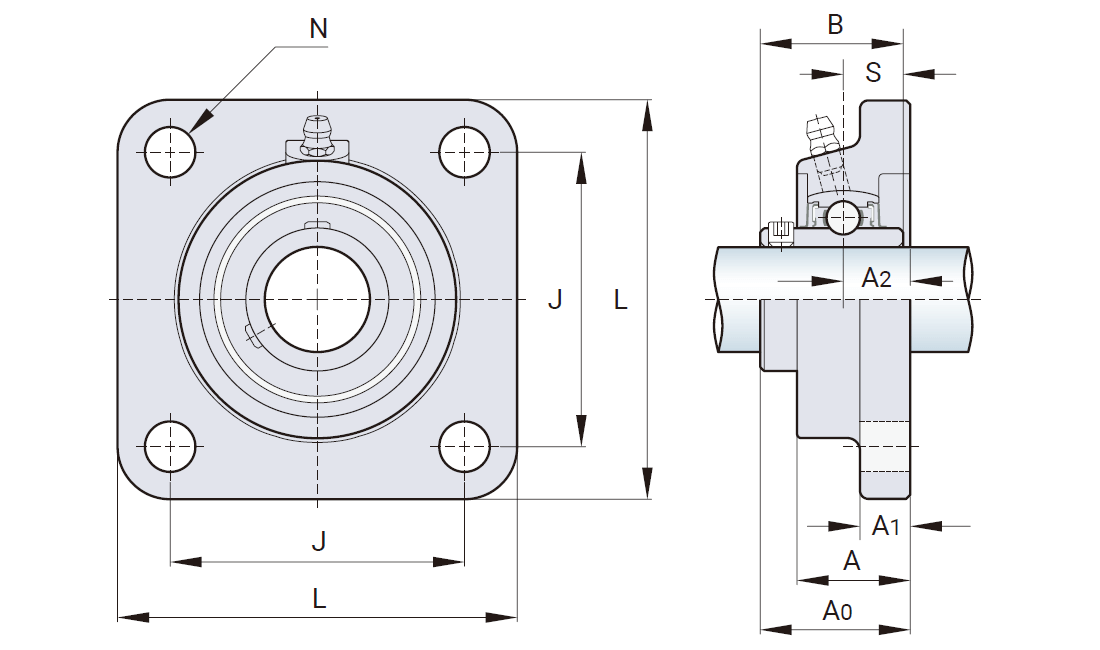

軸徑 mm | 帶座軸承 型號 | 防塵蓋 潤滑 | 軸承座尺寸 (mm) | 螺絲 尺寸 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
L | A | J | N | A1 | A2 | A0 | B | S | ||||
12 | MUCF-201 | V, Y | 86 | 25.5 | 64 | 12 | 11 | 15 | 33.3 | 31 | 12.7 | M10 |
15 | MUCF-202 | V, Y | 86 | 25.5 | 64 | 12 | 11 | 15 | 33.3 | 31 | 12.7 | M10 |
17 | MUCF-203 | V, Y | 86 | 25.5 | 64 | 12 | 11 | 15 | 33.3 | 31 | 12.7 | M10 |
20 | MUCF-204 | V, Y | 86 | 25.5 | 64 | 12 | 11 | 15 | 33.3 | 31 | 12.7 | M10 |
25 | MUCF-205 | V, Y | 95 | 27 | 70 | 12 | 12 | 16 | 35.8 | 34.1 | 14.3 | M10 |
30 | MUCF-206 | V, Y | 108 | 31 | 83 | 12 | 12.5 | 18 | 40.2 | 38.1 | 15.9 | M10 |
35 | MUCF-207 | V, Y | 117 | 34 | 92 | 14 | 10.5 | 19 | 44.4 | 42.9 | 17.5 | M12 |
40 | MUCF-208 | V, Y | 130 | 36 | 102 | 16 | 11 | 21 | 51.2 | 49.2 | 19 | M14 |
45 | MUCF-209 | V, Y | 137 | 38 | 105 | 16 | 13 | 22 | 52.2 | 49.2 | 19 | M14 |
50 | MUCF-210 | V, Y | 143 | 40 | 111 | 16 | 13 | 22 | 54.6 | 51.6 | 19 | M14 |
55 | MUCF-211 | V, Y | 162 | 43 | 130 | 19 | 16 | 25 | 58.4 | 55.6 | 22.2 | M16 |
60 | MUCF-212 | V, Y | 175 | 48 | 143 | 19 | 16.5 | 29 | 68.7 | 65.1 | 25.4 | M16 |
65 | MUCF-213 | V, Y | 187 | 50 | 149 | 19 | 16.5 | 30 | 69.7 | 65.1 | 25.4 | M16 |
V 附不銹鋼固定器和預潤滑食品級潤滑劑、Y 脫蠟 Lost-Wax 製程鑄造的外殼。
MUC 系列 Stainless Steel Insert Ball Bearing 不銹鋼外球面滾珠軸承。
