圓筒滾子軸承系列

圓筒滾子軸承構造大部分是帶有一個保持架的單列軸承。滿滾子軸承適用於中速下非常重的徑向載荷。由於其內輪、外輪及滾子呈線接觸的狀態，其徑向負荷能力較大，也適用於高速回轉，但避免發生如因溫度變化引起的軸之伸縮，或因裝配誤差引起的軸與軸承箱之軸向位移等所導致的荷重。

NU 型軸承

NJ 型軸承

NU 型軸承 + HJ 角圈

單列圓柱滾子軸承

NU

NJ

NUP

N

NF

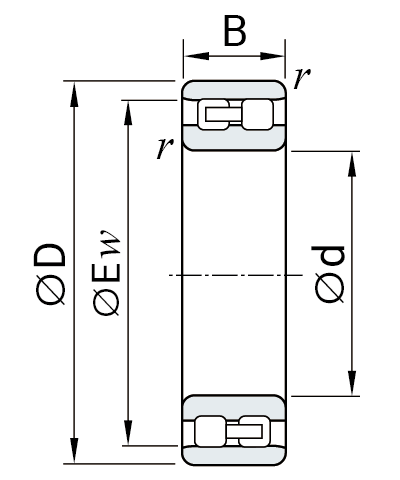

代號						軸承主要尺寸 (mm)							基本額定負荷 (N)		極限轉速 (R.P.M)		重量 kg
基本型號	NU 型	NJ 型	NUP 型	N 型	NF 型	d	D	B	r	r1	Fw	Ew	Cr	Cor	酯潤滑	油潤滑	重量 kg
N 204	-	-	-	N	NF	20	47	14	1	0.6	-	40	15400	12700	15000	18000	0.107
NU 204 ET	NU	NJ	NUP	-	-	20	47	14	1	0.6	26.5	-	25700	22600	13000	16000	0.107
NU 2204	NU	NJ	-	-	-	20	47	18	1	0.6	27	-	20700	18400	13000	16000	0.144
NU 2204 ET	NU	NJ	NUP	-	-	20	47	18	1	0.6	26.5	-	30500	28300	13000	16000	0.138
N 304	-	-	-	N	NF	20	52	15	1.1	0.6	-	44.5	21400	17300	12000	15000	0.148
NU 304 ET	NU	NJ	NUP	-	-	20	52	15	1.1	0.6	27.5	-	31500	26900	12000	15000	0.145
NU 2304	NU	NJ	NUP	-	-	20	52	21	1.1	0.6	28.5	-	30500	27200	11000	14000	0.217
NU 2304 ET	NU	NJ	NUP	-	-	20	52	21	1.1	0.6	27.5	-	42000	39000	11000	14000	0.209
NU 1005	NU	-	-	-	-	25	47	12	0.6	0.3	30.5	-	14300	13100	15000	18000	0.094
N 205	-	-	-	N	NF	25	52	15	1	0.6	-	45	17700	15700	13000	16000	0.135
NU 205 EW	NU	NJ	NUP	-	-	25	52	15	1	0.6	31.5	-	29300	27700	12000	14000	0.136
NU 2205 ET	NU	NJ	NUP	-	-	25	52	18	1	0.6	31.5	-	35000	34500	12000	14000	0.16
N 305	-	-	-	N	NF	25	62	17	1.1	1.1	-	53	29300	25200	10000	13000	0.233
NU 305 EW	NU	NJ	NUP	-	-	25	62	17	1.1	1.1	34	-	41500	37500	10000	12000	0.269
NU 2305 ET	NU	NJ	NUP	-	-	25	62	24	1.1	1.1	34	-	57000	56000	9000	11000	0.338
NU 405	NU	NJ	-	N	NF	25	80	21	1.5	1.5	38.8	62.8	46500	40000	9000	11000	0.57
NU 1006	NU	-	-	N	-	30	55	13	1	0.6	36.5	48.5	19700	19600	12000	15000	0.136
N 206	-	-	-	N	NF	30	62	16	1	0.6	-	53.5	24900	23300	11000	13000	0.208
NU 206 EW	NU	NJ	NUP	-	-	30	62	16	1	0.6	37.5	-	39000	37500	9500	12000	0.205
NU 2206 ET	NU	NJ	NUP	-	-	30	62	20	1	0.6	37.5	-	49000	50000	9500	12000	0.255
N 306	-	-	-	N	NF	30	72	19	1.1	1.1	-	62	38500	35000	8500	11000	0.353
NU 306 EW	NU	NJ	NUP	-	-	30	72	19	1.1	1.1	40.5	-	53000	50000	8500	10000	0.409
NU 2306 ET	NU	NJ	NUP	-	-	30	72	27	1.1	1.1	40.5	-	74500	77500	8000	9500	0.518
NU 406	NU	NJ	-	N	NF	30	90	23	1.5	1.5	45	73	62500	55000	7500	9500	0.758
NU 1007	NU	NJ	-	N	-	35	62	14	1	0.6	42	55	22600	23200	11000	13000	0.18
N 207	-	-	-	N	NF	35	72	17	1.1	0.6	-	61.8	35500	34000	9500	11000	0.301
NU 207 EW	NU	NJ	NUP	-	-	35	72	17	1.1	0.6	44	-	50500	50000	8500	10000	0.304
NU 2207 ET	NU	NJ	NUP	-	-	35	72	23	1.1	0.6	44	-	61500	65000	8500	10000	0.4
N 307	-	-	-	N	NF	35	80	21	1.5	1.1	-	68.2	49500	47000	8000	9500	0.476
NU 307 EW	NU	NJ	NUP	-	-	35	80	21	1.5	1.1	46.2	-	66500	65500	7500	9500	0.545
NU 2307 ET	NU	NJ	NUP	-	-	35	80	31	1.5	1.1	46.2	-	93000	101000	6700	8500	0.711
NU 407	NU	NJ	-	N	NF	35	100	25	1.5	1.5	53	83	75500	69000	6700	8000	1.01
NU 1008	NU	NJ	NUP	N	-	40	68	15	1	0.6	47	61	27300	29000	10000	12000	0.223
N 208	-	-	-	N	NF	40	80	18	1.1	1.1	-	70	43500	43000	8500	10000	0.375
NU 208 EW	NU	NJ	NUP	-	-	40	80	18	1.1	1.1	49.5	-	55500	55500	7500	9000	0.379
NU 2208 ET	NU	NJ	NUP	-	-	40	80	23	1.1	1.1	49.5	-	72500	77500	7500	9000	0.48
N 308	-	-	-	N	NF	40	90	23	1.5	1.5	-	77.5	58500	57000	6700	8500	0.649
NU 308 EW	NU	NJ	NUP	-	-	40	90	23	1.5	1.5	52	-	83000	81500	6700	8000	0.747
NU 2308 ET	NU	NJ	NUP	-	-	40	90	33	1.5	1.5	52	-	114000	122000	6000	7500	0.933
NU 408	NU	NJ	NUP	N	NF	40	110	27	2	2	58	92	95500	89000	6000	7500	1.28
NU 1009	NU	-	-	N	NF	45	75	16	1	0.6	52.5	67.5	32500	35500	9000	11000	0.279
N 209	-	-	-	N	NF	45	85	19	1.1	1.1	-	75	46000	47000	7500	9000	0.429
NU 209 EW	NU	NJ	NUP	-	-	45	85	19	1.1	1.1	54.5	-	63000	66500	6700	8000	0.438
NU 2209 ET	NU	NJ	NUP	-	-	45	85	23	1.1	1.1	54.5	-	76000	84500	6700	8500	0.521
N 309	-	-	-	N	NF	45	100	25	1.5	1.5	-	86.5	74000	71000	6300	7500	0.869
NU 309 EW	NU	NJ	NUP	-	-	45	100	25	1.5	1.5	58.5	-	97500	98500	6000	7500	1.01
NU 2309 ET	NU	NJ	NUP	-	-	45	100	36	1.5	1.5	58.5	-	137000	153000	5300	6700	1.28
NU 409	NU	NJ	NUP	N	NF	45	120	29	2	2	64.5	100.5	107000	102000	5600	6700	1.62
NU 1010	NU	NJ	NUP	N	-	50	80	16	1	0.6	57.5	72.5	32000	36000	8000	10000	0.301
N 210	-	-	-	N	NF	50	90	20	1.1	1.1	-	80.4	48000	51000	7100	8500	0.483
NU 210EW	NU	NJ	NUP	-	-	50	90	20	1.1	1.1	59.5	-	69000	76500	6300	7500	0.5
NU 2210 ET	NU	NJ	NUP	-	-	50	90	23	1.1	1.1	59.5	-	83500	97000	6300	8000	0.562
N 310	-	-	-	N	NF	50	110	27	2	2	-	95	87000	86000	5600	6700	1.11
NU 310 EW	NU	NJ	NUP	-	-	50	110	27	2	2	65	-	110000	113000	5000	6000	1.3
NU 2310 ET	NU	NJ	NUP	-	-	50	110	40	2	2	65	-	163000	187000	5000	6300	1.7
NU 410	NU	NJ	NUP	N	NF	50	130	31	2.1	2.1	70.8	110.8	129000	124000	5000	6000	1.99
NU 1011	NU	NJ	-	N	-	55	90	18	1.1	1	64.5	80.5	37500	44000	7500	9000	0.445
N 211	-	-	-	N	NF	55	100	21	1.5	1.1	-	88.5	58000	62500	6300	7500	0.634
NU 211 EW	NU	NJ	NUP	-	-	55	100	21	1.5	1.1	66	-	86500	98500	5600	7100	0.669
NU 2211 ET	NU	NJ	NUP	-	-	55	100	25	1.5	1.1	66	-	101000	122000	5600	7100	0.783
N 311	-	-	-	N	NF	55	120	29	2	2	-	104.5	111000	111000	5000	6300	1.42
NU 311EW	NU	NJ	NUP	-	-	55	120	29	2	2	70.5	-	137000	143000	4500	5600	1.64
NU 2311 ET	NU	NJ	NUP	-	-	55	120	43	2	2	70.5	-	201000	233000	4500	5600	2.18
NU 411	NU	NJ	NUP	N	NF	55	140	33	2.1	2.1	77.2	117.2	139000	138000	4500	5600	2.5
NU 1012	NU	NJ	-	N	NF	60	95	18	1.1	1	69.5	85.5	40000	48500	6700	8500	0.474
N 212	-	-	-	N	NF	60	110	22	1.5	1.5	-	97.5	68500	75000	6000	7100	0.823
NU 212 EW	NU	NJ	NUP	-	-	60	110	22	1.5	1.5	72	-	97500	107000	5300	6300	0.824
NU 2212 ET	NU	NJ	NUP	-	-	60	110	28	1.5	1.5	72	-	131000	157000	5300	6300	1.06
N 312	-	-	-	N	NF	60	130	31	2.1	2.1	-	113	124000	126000	4800	5600	1.78
NU 312	NU	NJ	NUP	-	-	60	130	31	2.1	2.1	77	-	124000	126000	4800	5600	1.82
NU 312 EM	NU	NJ	NUP	-	-	60	130	31	2.1	2.1	77	-	150000	157000	4800	5600	2.06
NU 2312 ET	NU	NJ	NUP	-	-	60	130	46	2.1	2.1	77	-	222000	262000	4300	5300	2.7
NU 412	NU	NJ	NUP	N	NF	60	150	35	2.1	2.1	83	127	167000	168000	4300	5300	3.04
NU 1013	NU	NJ	-	N	NF	65	100	18	1.1	1	74.5	90.5	41000	51000	6300	8000	0.504
N 213	-	-	-	N	NF	65	120	23	1.5	1.5	-	105.6	84000	94500	5300	6300	1.05
NU 213 EW	NU	NJ	NUP	-	-	65	120	23	1.5	1.5	78.5	-	108000	119000	4800	5600	1.05
NU 2213 ET	NU	NJ	NUP	-	-	65	120	31	1.5	1.5	78.5	-	149000	181000	4800	6000	1.41
N 313	-	-	-	N	NF	65	140	33	2.1	2.1	-	121.5	135000	139000	4300	5300	2.17
NU 313	NU	NJ	NUP	-	-	65	140	33	2.1	2.1	83.5	-	135000	139000	4300	5300	2.23
NU 313 EM	NU	NJ	NUP	-	-	65	140	33	2.1	2.1	82.5	-	181000	191000	4300	5300	2.56
NU 2313 ET	NU	NJ	NUP	-	-	65	140	48	2.1	2.1	82.5	-	233000	265000	3800	4800	3.16
NU 413	NU	NJ	-	N	NF	65	160	37	2.1	2.1	89.3	135.3	182000	186000	4000	4800	3.63
NU 1014	NU	NJ	NUP	N	NF	70	110	20	1.1	1	80	100	58500	70500	6000	7100	0.693
N 214	-	-	-	N	NF	70	125	24	1.5	1.5	-	110.5	83500	95000	5000	6300	1.14
NU 214 EM	NU	NJ	NUP	-	-	70	125	24	1.5	1.5	83.5	-	119000	137000	5000	6300	1.29
NU 2214 ET	NU	NJ	NUP	-	-	70	125	31	1.5	1.5	83.5	-	156000	194000	4500	5600	1.49
N 314	-	-	-	N	NF	70	150	35	2.1	2.1	-	130	158000	168000	4000	5000	2.67
NU 314	NU	NJ	NUP	-	-	70	150	35	2.1	2.1	90	-	158000	168000	4000	5000	2.75
NU 314 EM	NU	NJ	NUP	-	-	70	150	35	2.1	2.1	89	-	205000	222000	4000	5000	3.09
NU 2314 ET	NU	NJ	NUP	-	-	70	150	51	2.1	2.1	89	-	274000	325000	3600	4500	3.92
NU 414	NU	NJ	NUP	N	NF	70	180	42	3	3	100	152	228000	236000	3600	4300	5.28
NU 1015	NU	-	-	N	NF	75	115	20	1.1	1	85	105	60000	74500	5600	6700	0.731
N 215	-	-	-	N	NF	75	130	25	1.5	1.5	-	116.5	96500	111000	4800	6000	1.23
NU 215 EM	NU	NJ	NUP	-	-	75	130	25	1.5	1.5	88.5	-	130000	156000	4800	6000	1.44
NU 2215 ET	NU	NJ	NUP	-	-	75	130	31	1.5	1.5	88.5	-	162000	207000	4300	5300	1.57
N 315	-	-	-	N	NF	75	160	37	2.1	2.1	-	139.5	179000	189000	3800	4800	3.2
NU 315	NU	NJ	NUP	-	-	75	160	37	2.1	2.1	95.5	-	179000	189000	3800	4800	3.26
NU 315 EM	NU	NJ	NUP	-	-	75	160	37	2.1	2.1	95	-	240000	263000	3800	4800	3.73
NU 2315 ET	NU	NJ	NUP	-	-	75	160	55	2.1	2.1	95	-	330000	395000	3400	4300	1.86
NU 415	NU	NJ	-	N	NF	75	190	45	3	3	104.5	160.5	262000	274000	3400	4000	6.27
NU 1016	NU	-	NUP	N	-	80	125	22	1.1	1	91.5	113.5	72500	90500	5300	6300	0.969
N 216	-	-	-	N	NF	80	140	26	2	2	-	125.3	106000	122000	4500	5300	1.47
NU 216 EM	NU	NJ	NUP	-	-	80	140	26	2	2	95.3	-	139000	167000	4500	5300	1.7
NU 2216 ET	NU	NJ	NUP	-	-	80	140	33	2	2	95.3	-	186000	243000	4000	5000	1.96
N 316	-	-	-	N	NF	80	170	39	2.1	2.1	-	147	190000	207000	3600	4300	3.85
NU 316 EM	NU	NJ	NUP	-	-	80	170	39	2.1	2.1	101	-	256000	282000	3600	4300	4.45
NU 2316 ET	NU	NJ	NUP	-	-	80	170	58	2.1	2.1	101	-	355000	430000	3200	4000	5.73
NU 416	NU	NJ	-	N	NF	80	200	48	3	3	110	170	299000	315000	3200	3800	7.36
NU 1017	NU	-	-	N	-	85	130	22	1.1	1	96.5	118.5	74500	95500	5000	6000	1.01
N 217	-	-	-	N	NF	85	150	28	2	2	-	133.8	120000	140000	4300	5000	1.87
NU 217 EM	NU	NJ	NUP	-	-	85	150	28	2	2	100.5	-	167000	199000	4300	5000	2.11
NU 2217 ET	NU	NJ	NUP	-	-	85	150	36	2	2	100.5	-	217000	279000	3800	4500	2.44
N 317	-	-	-	N	NF	85	180	41	3	3	-	156	212000	228000	3400	4000	4.53
NU 317	NU	NJ	NUP	-	-	85	180	41	3	3	108	-	212000	228000	3400	4000	4.6
NU 317 EM	NU	NJ	NUP	-	-	85	180	41	3	3	108	-	291000	330000	3400	4000	5.26
NU 2317 ET	NU	NJ	NUP	-	-	85	180	60	3	3	108	-	395000	485000	3000	3800	6.77
NU 417	NU	NJ	-	N	NF	85	210	52	4	4	113	177	335000	350000	3000	3800	9.56
NU 1018	NU	-	NUP	N	-	90	140	24	1.5	1.1	103	127	88000	114000	4500	5600	1.35
N 218	-	-	-	N	NF	90	160	30	2	2	-	143	152000	178000	4000	4800	2.31
NU 218 EM	NU	NJ	NUP	-	-	90	160	30	2	2	107	-	182000	217000	4000	4800	2.6
NU 2218 ET	NU	NJ	NUP	-	-	90	160	40	2	2	107	-	242000	315000	3600	4300	3.11
N 318	-	-	-	N	NF	90	190	43	3	3	-	165	240000	265000	3200	3800	5.31
NU 318	NU	NJ	NUP	-	-	90	190	43	3	3	113.5	-	240000	265000	3200	3800	5.38
NU 318 EM	NU	NJ	NUP	-	-	90	190	43	3	3	113.5	-	315000	355000	3200	3800	6.1
NU 2318 ET	NU	NJ	NUP	-	-	90	190	64	3	3	113.5	-	435000	535000	2800	3400	7.9
NU 418	NU	NJ	-	N	NF	90	225	54	4	4	123.5	191.5	375000	400000	2800	3400	11.5
NU 1019	NU	NJ	-	N	-	95	145	24	1.5	1.1	108	132	90500	120000	4300	5300	1.41
N 219	-	-	-	N	NF	95	170	32	2.1	2.1	-	151.5	158000	183000	3800	4500	2.79
NU 219 EM	NU	NJ	NUP	-	-	95	170	32	2.1	2.1	112.5	-	220000	265000	3800	4500	3.17
NU 2219 ET	NU	NJ	NUP	-	-	95	170	43	2.1	2.1	112.5	-	273000	350000	3400	4000	3.81
N 319	-	-	-	N	NF	95	200	45	3	3	-	173.5	259000	289000	3000	3600	6.09
NU 319	NU	NJ	NUP	-	-	95	200	45	3	3	121.5	-	259000	289000	3000	3600	6.23
NU 319 EM	NU	NJ	NUP	-	-	95	200	45	3	3	121.5	-	335000	385000	3000	3600	7.13
NU 2319 ET	NU	NJ	NUP	-	-	95	200	67	3	3	121.5	-	460000	585000	2600	3400	9.21
NU 419	NU	NJ	NUP	-	NF	95	240	55	4	4	133.5	201.5	400000	445000	2600	3200	13.6
NU 1020	NU	NJ	NUP	N	-	100	150	24	1.5	1.1	113	137	93000	126000	4300	5300	1.47
N 220	-	-	-	N	NF	100	180	34	2.1	2.1	-	160	183000	217000	3600	4300	3.36
NU 220 EM	NU	NJ	NUP	-	-	100	180	34	2.1	2.1	119	-	249000	305000	3600	4300	3.81
NU 2220 ET	NU	NJ	NUP	-	-	100	180	46	2.1	2.1	119	-	335000	445000	3200	3800	4.69
N 320	-	-	-	N	NF	100	215	47	3	3	-	185.5	299000	335000	2800	3400	7.59
NU 320	NU	NJ	NUP	-	-	100	215	47	3	3	129.5	-	299000	335000	2800	3400	7.69
NU 320 EM	NU	NJ	NUP	-	-	100	215	47	3	3	127.5	-	380000	425000	2800	3400	8.63
NU 2320 ET	NU	NJ	NUP	-	-	100	215	73	3	3	127.5	-	570000	715000	2400	3000	11.8
NU 420	NU	NJ	-	N	NF	100	250	58	4	4	139	211	450000	500000	2600	3000	15.5
NU 1021	NU	-	-	N	NF	105	160	26	2	1.1	119.5	145.5	109000	149000	4000	4800	1.83
N 221	-	-	-	N	NF	105	190	36	2.1	2.1	-	168.8	201000	241000	3400	4000	4
NU 221 EM	NU	NJ	NUP	-	-	105	190	36	2.1	2.1	125	-	262000	310000	3400	4000	4.58
N 321	-	-	-	N	NF	105	225	49	3	3	-	195	320000	360000	2600	3200	8.69
NU 321 EM	NU	NJ	NUP	-	-	105	225	49	3	3	133	-	425000	480000	2600	3200	9.84
NU 421	NU	NJ	-	N	NF	105	260	60	4	4	144.5	220.5	495000	555000	2400	3000	17.3
NU 1022	NU	NJ	-	N	NF	110	170	28	2	1.1	125	155	131000	174000	3800	4500	2.27
N 222	-	-	-	N	NF	110	200	38	2.1	2.1	-	178.5	229000	272000	3200	3800	4.64
NU 222 EM	NU	NJ	NUP	-	-	110	200	38	2.1	2.1	132.5	-	293000	365000	3200	3800	5.37
NU 2222 EM	NU	NJ	NUP	-	-	110	200	53	2.1	2.1	132.5	-	385000	515000	2800	3400	7.65
N 322	-	-	-	N	NF	110	240	50	3	3	-	207	360000	400000	2600	3000	10.3
NU 322 EM	NU	NJ	NUP	-	-	110	240	50	3	3	143	-	450000	525000	2600	3000	11.8
NU 422	NU	NJ	-	-	-	110	280	65	4	4	155	-	550000	620000	2200	2800	22.1
NU 1024	NU	NJ	NUP	N	-	120	180	28	2	1.1	135	165	139000	191000	3400	4300	2.43
N 224	-	-	-	N	NF	120	215	40	2.1	2.1	-	191.5	248000	299000	3000	3400	5.63
NU 224 EM	NU	NJ	NUP	-	-	120	215	40	2.1	2.1	143.5	-	335000	420000	3000	3400	6.43
NU 2224 EM	NU	NJ	NUP	-	-	120	215	58	2.1	2.1	143.5	-	450000	620000	2600	3200	9.51
N 324	-	-	-	N	NF	120	260	55	3	3	-	226	450000	510000	2200	2800	12.9
NU 324 EM	NU	NJ	NUP	-	-	120	260	55	3	3	154	-	530000	610000	2200	2800	15
NU 2324 EM	NU	NJ	NUP	-	-	120	260	86	3	3	154	-	795000	1030000	2000	2600	25
NU 424	NU	NJ	NUP	N	-	120	310	72	5	5	170	260	675000	770000	2000	2400	30.2
NU 1026	NU	NJ	-	N	NF	130	200	33	2	1.1	148	182	172000	238000	3200	3800	3.66
N 226	-	-	-	N	NF	130	230	40	3	3	-	204	258000	320000	2600	3200	6.48
NU 226 EM	NU	NJ	NUP	-	-	130	230	40	3	3	153.5	-	365000	455000	2600	3200	8.03
NU 2226 EM	NU	NJ	NUP	-	-	130	230	64	3	3	153.5	-	530000	735000	2400	3000	9.44
N 326	-	-	-	N	NF	130	280	58	4	4	-	243	500000	570000	2200	2600	17.7
NU 326 EM	NU	NJ	NUP	-	-	130	280	58	4	4	167	-	615000	735000	2200	2600	18.7
NU 2326 EM	NU	NJ	NUP	-	-	130	280	93	4	4	167	-	920000	1230000	1900	2400	30
NU 426	NU	NJ	-	-	NF	130	340	78	5	5	185	285	825000	955000	1800	2200	39.6
NU 1028	NU	NJ	NUP	N	-	140	210	33	2	1.1	158	192	176000	250000	3000	3600	3.87
N 228	-	-	-	N	NF	140	250	42	3	3	-	221	297000	375000	2400	3000	8.08
NU 228 EM	NU	NJ	NUP	-	-	140	250	42	3	3	169	-	395000	515000	2400	3000	9.38
NU 2228 EM	NU	NJ	NUP	-	-	140	250	68	3	3	169	-	550000	790000	2200	2800	15.2
N 328	-	-	-	N	NF	140	300	62	4	4	-	260	550000	640000	2000	2400	21.7
NU 328 EM	NU	NJ	NUP	-	-	140	300	62	4	4	180	-	665000	795000	2000	2400	22.8
NU 2328 EM	NU	NJ	NUP	-	-	140	300	102	4	4	180	-	1020000	1380000	1700	2200	37.7
NU 428	NU	NJ	-	N	-	140	360	82	5	5	198	302	875000	1020000	1700	2000	46.4
NU 1030	NU	NJ	-	N	NF	150	225	35	2.1	1.5	169.5	205.5	202000	294000	2800	3400	4.77
N 230	-	-	-	N	NF	150	270	45	3	3	-	238	345000	435000	2200	2800	10.4
NU 230 EM	NU	NJ	NUP	-	-	150	270	45	3	3	182	-	450000	595000	2200	2800	11.9
NU 2230 EM	NU	NJ	NUP	-	-	150	270	73	3	3	182	-	635000	930000	2000	2600	19.3
N 330	-	-	-	N	NF	150	320	65	4	4	-	277	590000	690000	1800	2200	25.8
NU 330 EM	NU	NJ	NUP	-	-	150	320	65	4	4	193	-	760000	920000	1800	2200	27.1
NU 2330 EM	NU	NJ	NUP	-	-	150	320	108	4	4	193	-	1160000	1600000	1600	2000	45.1
NU 430	NU	NJ	-	-	-	150	380	85	5	5	213	-	930000	1120000	1600	2000	55.8
NU 1032	NU	NJ	-	N	NF	160	240	38	2.1	1.5	180	220	238000	340000	2600	3200	5.81
N 232	-	-	-	N	NF	160	290	48	3	3	-	255	430000	570000	2200	2600	14.1
NU 232 EM	NU	NJ	NUP	-	-	160	290	48	3	3	195	-	500000	665000	2200	2600	14.7
NU 2232 EM	NU	NJ	NUP	-	-	160	290	80	3	3	193	-	810000	1190000	1900	2400	24.5
N 332	-	-	-	N	-	160	340	68	4	4	-	292	700000	875000	1700	2000	30.8
NU 332 EM	NU	NJ	NUP	-	-	160	340	68	4	4	204	-	860000	1050000	1700	2000	32.1
NU 2332 EM	NU	NJ	NUP	-	-	160	340	114	4	4	204	-	1310000	1820000	1500	1900	53.9
NU 1034	NU	NJ	-	N	-	170	260	42	2.1	2.1	193	237	287000	415000	2400	2800	7.91
N 234	-	-	-	N	NF	170	310	52	4	4	-	272	475000	635000	2000	2400	17.4
NU 234 EM	NU	NJ	NUP	-	-	170	310	52	4	4	207	-	605000	800000	2000	2400	18.3
NU 2234 EM	NU	NJ	NUP	-	-	170	310	86	4	4	205	-	925000	1330000	1800	2200	29.9
N 334	-	-	-	N	-	170	360	72	4	4	-	310	795000	1010000	1600	2000	36.6
NU 334 EM	NU	NJ	NUP	-	-	170	360	72	4	4	218	-	930000	1150000	1600	2000	37.9
NU 2334 EM	NU	NJ	NUP	-	-	170	360	120	4	4	216	-	1490000	2070000	1400	1800	63.4
NU 1036	NU	NJ	-	N	NF	180	280	46	2.1	2.1	205	255	355000	510000	2200	2600	10.2
N 236	-	-	-	N	NF	180	320	52	4	4	-	282	495000	675000	1900	2200	18.1
NU 236 EM	NU	NJ	NUP	-	-	180	320	52	4	4	217	-	625000	850000	1900	2200	19
NU 2236 EM	NU	NJ	NUP	-	-	180	320	86	4	4	215	-	1010000	1510000	1700	2000	31.4
N 336	-	-	-	N	NF	180	380	75	4	4	-	328	905000	1150000	1500	1800	42.6
NU 336 EM	NU	NJ	NUP	-	-	180	380	75	4	4	231	-	985000	1230000	1500	1800	44
NU 2336 EM	NU	NJ	NUP	-	-	180	380	126	4	4	227	-	1560000	2220000	1300	1700	74.6
NU 1038	NU	NJ	-	N	-	190	290	46	2.1	2.1	215	265	365000	535000	2000	2600	10.7
N 238	-	-	-	N	NF	190	340	55	4	4	-	299	555000	770000	1800	2200	22
NU 238 EM	NU	NJ	NUP	-	-	190	340	55	4	4	230	-	695000	955000	1800	2200	23
NU 2238 EM	NU	NJ	NUP	-	-	190	340	92	4	4	228	-	1100000	1670000	1600	2000	38.3
N 338	-	-	-	N	-	190	400	78	5	5	-	345	975000	1260000	1400	1700	48.7
NU 338 EM	NU	NJ	NUP	-	-	190	400	78	5	5	245	-	1060000	1340000	1400	1700	50.6
NU 2338 EM	NU	NJ	NUP	-	-	190	400	132	5	5	240	-	1770000	2520000	1300	1600	86.2
NU 1040	NU	NJ	-	N	NF	200	310	51	2.1	2.1	229	281	390000	580000	2000	2400	14
N 240	-	-	-	N	NF	200	360	58	4	4	-	316	620000	865000	1700	2000	26.2
NU 240 EM	NU	NJ	NUP	-	-	200	360	58	4	4	243	-	765000	1060000	1700	2000	27.4
NU 2240 EM	NU	NJ	NUP	-	-	200	360	98	4	4	241	-	1220000	1870000	1500	1800	46.1
N 340	-	-	-	N	NF	200	420	80	5	5	-	360	975000	1270000	1300	1600	55.3
NU 340 EM	NU	NJ	NUP	-	-	200	420	80	5	5	258	-	1140000	1450000	1300	1600	57.1
NU 2340 EM	NU	NJ	NUP	-	-	200	420	138	5	5	253	-	1910000	2760000	1200	1500	99.3
NU 1044	NU	NJ	-	N	-	220	340	56	3	3	250	310	500000	750000	1800	2200	18.2
N 244	-	-	-	N	NF	220	400	65	4	4	-	350	760000	1080000	1500	1800	37
NU 244	NU	NJ	NUP	-	-	220	400	65	4	4	270	-	760000	1080000	1500	1800	37.3
NU 2244	NU	-	-	-	-	220	400	108	4	4	270	-	1140000	1810000	1300	1600	61.8
N 344	-	-	-	N	-	220	460	88	5	5	-	396	1190000	1570000	1200	1500	72.8
NU 344	NU	NJ	-	-	-	220	460	88	5	5	284	-	1190000	1570000	1200	1500	74.6
NU 1048	NU	NJ	-	N	-	240	360	56	3	3	270	330	530000	820000	1600	2000	19.5
N 248	-	-	-	N	NF	240	440	72	4	4	-	385	935000	1340000	1300	1600	49.6
NU 248	NU	NJ	NUP	-	-	240	440	72	4	4	295	-	935000	1340000	1300	1600	50.4
NU 2248	NU	-	-	-	-	240	440	120	4	4	295	-	1440000	2320000	1200	1500	84.9
N 348	-	-	-	N	-	240	500	95	5	5	-	430	1360000	1820000	1100	1300	92.3
NU 348	NU	NJ	-	-	-	240	500	95	5	5	310	-	1360000	1820000	1100	1300	94.6
NU 1052	NU	NJ	-	N	NF	260	400	65	4	4	296	364	645000	1000000	1500	1800	29.1
N 252	-	-	-	N	-	260	480	80	5	5	-	420	1100000	1580000	1200	1500	66.2
NU 252	NU	NJ	-	-	-	260	480	80	5	5	320	-	1100000	1580000	1200	1500	67.1
NU 2252	NU	-	NUP	-	-	260	480	130	5	5	320	-	1710000	2770000	1100	1300	111
NU352	NU	NJ	-	-	-	260	540	102	6	6	336	-	1540000	2090000	1000	1200	118
NU 1056	NU	NJ	NUP	N	NF	280	420	65	4	4	316	384	660000	1050000	1400	1700	30.8
N 256	-	-	-	N	NF	280	500	80	5	5	-	440	1140000	1680000	1100	1400	69.6
NU 256	NU	NJ	-	-	-	280	500	80	5	5	340	-	1140000	1680000	1100	1400	70.7
NU 1060	NU	NJ	-	N	NF	300	460	74	4	4	340	420	885000	1400000	1300	1500	43.7
NU 260	NU	NJ	-	-	-	300	540	85	5	5	364	-	1400000	2070000	1100	1300	89.2
NU 1064	NU	-	-	N	NF	320	480	74	4	4	360	440	905000	1470000	1200	1400	46.1
N 264	-	-	-	N	-	320	580	92	5	5	-	510	1540000	2270000	950	1200	110
NU 264	NU	NJ	-	-	-	320	580	92	5	5	390	-	1540000	2270000	950	1200	112
NU 1068	NU	NJ	-	N	NF	340	520	82	5	5	385	475	1080000	1740000	1100	1300	61.8
NU 1072	NU	-	-	N	NF	360	540	82	5	5	405	495	1110000	1830000	1000	1300	64.6
NU 1076	NU	-	-	-	-	380	560	82	5	5	425	-	1140000	1910000	1000	1200	67.5
NU 1080	NU	-	NUP	N	-	400	600	90	5	5	450	550	1360000	2280000	900	1100	88.2
NU 1084	NU	-	-	N	-	420	620	90	5	5	470	570	1390000	2380000	850	1100	91.7
NU 1088	NU	-	-	-	-	440	650	94	6	6	493	-	1470000	2530000	800	1000	105
NU 1092	NU	-	NUP	N	-	460	680	100	6	6	516	624	1580000	2740000	750	950	123
NU 1096	NU	NJ	-	N	-	480	700	100	6	6	536	644	1620000	2860000	750	900	127
NU 10/500	NU	-	-	N	-	500	720	100	6	6	556	664	1660000	2970000	710	850	131

圓柱滾子軸承 L 型擋圈

L 型擋圈

NU 型軸承 + HJ 角圈

NJ 型軸承 + HJ 角圈

代號	尺寸 (mm)					重量 kg
代號	d	d1	B1	B2	r1	重量 kg
HJ 204	20	30	3	6.75	0.6	0.012
HJ 204 E	20	29.8	3	5.5	0.6	0.011
HJ 2204	20	30	3	7.5	0.6	0.012
HJ 2204 E	20	29.8	3	6.5	0.6	0.012
HJ 304	20	31.8	4	7.5	0.6	0.017
HJ 304 E	20	31.4	4	6.5	0.6	0.017
HJ 2304	20	31.8	4	8.5	0.6	0.017
HJ 2304 E	20	31.4	4	7.5	0.6	0.018
HJ 205 E	25	34.8	3	6	0.6	0.014
HJ 2205 E	25	34.8	3	6.5	0.6	0.014
HJ 305 E	25	38.2	4	7	1.1	0.025
HJ 2305 E	25	38.2	4	8	1.1	0.026
HJ 405	25	43.6	6	10.5	1.5	0.057
HJ 206 E	30	41.4	4	7	0.6	0.025
HJ 2206 E	30	41.4	4	7.5	0.6	0.025
HJ 306 E	30	45.1	5	8.5	1.1	0.042
HJ 2306 E	30	45.1	5	9.5	1.1	0.043
HJ 406	30	50.5	7	11.5	1.5	0.08
HJ 207 E	35	48.2	4	7	0.6	0.033
HJ 2207 E	35	48.2	4	8.5	0.6	0.035
HJ 307 E	35	51.1	6	9.5	1.1	0.06
HJ 2307 E	35	51.1	6	11	1.1	0.06
HJ 407	35	59	8	13	1.5	0.12
HJ 208 E	40	54.1	5	8.5	1.1	0.049
HJ 2208 E	40	54.1	5	9	1.1	0.05
HJ 308	40	57.7	7	11	1.5	0.088
HJ 2308 E	40	57.7	7	12.5	1.5	0.091
HJ 408	40	64.8	8	13	2	0.14
HJ 209 E	45	59.1	5	8.5	1.1	0.055
HJ 2209 E	45	59.1	5	9	1.1	0.055
HJ 309 E	45	64.5	7	11.5	1.5	0.11
HJ 2309 E	45	64.5	7	13	1.5	0.113
HJ 409	45	71.8	8	13.5	2	0.175
HJ 210 E	50	64.1	5	9	1.1	0.061
HJ 2210 E	50	64.1	5	9	1.1	0.061
HJ 310	50	71.4	8	13	2	0.151
HJ 2310 E	50	71.4	8	14.5	2	0.155
HJ 410	50	78.8	9	14.5	2.1	0.23

HJ 211 E	55	70.9	6	9.5	1.1	0.087
HJ 2211 E	55	70.9	6	10	1.1	0.088
HJ 311	55	77.6	9	14	2	0.195
HJ 2311 E	55	77.6	9	15.5	2	0.2
HJ 411	55	85.2	10	16.5	2.1	0.29
HJ 212 E	60	77.7	6	10	1.5	0.108
HJ 2212 E	60	77.7	6	10	1.5	0.108
HJ 312 E	60	84.5	9	14.5	2.1	0.231
HJ 2312 E	60	84.5	9	16	2.1	0.237
HJ 412	60	91.8	10	16.5	2.1	0.34
HJ 213 E	65	84.5	6	10	1.5	0.129
HJ 2213 E	65	84.5	6	10.5	1.5	0.131
HJ 313 E	65	90.6	10	15.5	2.1	0.288
HJ 2313 E	65	90.6	10	18	2.1	0.298
HJ 413	65	98.5	11	18	2.1	0.42
HJ 214 E	70	89.5	7	11	1.5	0.157
HJ 2214 E	70	89.5	7	11.5	1.5	0.158
HJ 314 E	70	97.5	10	15.5	2.1	0.33
HJ 2314 E	70	97.5	10	18.5	2.1	0.345
HJ 414	70	110.5	12	20	3	0.605
HJ 215 E	75	94.5	7	11	1.5	0.166
HJ 2215 E	75	94.5	7	11.5	1.5	0.167
HJ 315 E	75	104.2	11	16.5	2.1	0.41
HJ 2315 E	75	104.2	11	19.5	2.1	0.43
HJ 415	75	116	13	21.5	3	0.71
HJ 216 E	80	101.6	8	12.5	2	0.222
HJ 2216 E	80	101.6	8	12.5	2	0.222
HJ 316 E	80	110.6	11	17	2.1	0.46
HJ 2316 E	80	110.6	11	20	2.1	0.48
HJ 416	80	122	13	22	3	0.78
HJ 217 E	85	107.6	8	12.5	2	0.25
HJ 2217 E	85	107.6	8	13	2	0.252
HJ 317 E	85	117.9	12	18.5	3	0.575
HJ 2317 E	85	117.9	12	22	3	0.595
HJ 417	85	126	14	24	4	0.88

HJ 218 E	90	114.4	9	14	2	0.32
HJ 2218 E	90	114.4	9	15	2	0.325
HJ 318 E	90	124.2	12	18.5	3	0.63
HJ 2318 E	90	124.2	12	22	3	0.66
HJ 418	90	137	14	24	4	1.05
HJ 219 E	95	120.6	9	14	2.1	0.355
HJ 2219 E	95	120.6	9	15.5	2.1	0.365
HJ 319 E	95	132.2	13	20.5	3	0.785
HJ 2319 E	95	132.2	13	24.5	3	0.815
HJ 419	95	147	15	25.5	4	1.3
HJ 220 E	100	127.5	10	15	2.1	0.44
HJ 2220 E	100	127.5	10	16	2.1	0.45
HJ 320 E	100	139.6	13	20.5	3	0.89
HJ 2320 E	100	139.6	13	23.5	3	0.92
HJ 420	100	153.5	16	27	4	1.5
HJ 321 E	105	147	13	20.5	3	0.97
HJ 421	105	159.5	16	27	4	1.65
HJ 222 E	110	141.7	11	17	2.1	0.62
HJ 2222 E	110	141.7	11	19.5	2.1	0.645
HJ 322 E	110	155.8	14	22	3	1.21
HJ 2322 E	110	155.8	14	26.5	3	1.27
HJ 422	110	171	17	29.5	4	2.1
HJ 224 E	120	153.4	11	17	2.1	0.71
HJ 2224 E	120	153.4	11	20	2.1	0.745
HJ 324 E	120	168.6	14	22.5	3	1.41
HJ 2324 E	120	168.6	14	26	3	1.46
HJ 424	120	188	17	30.5	5	2.6
HJ 226 E	130	164.2	11	17	3	0.79
HJ 2226 E	130	164.2	11	21	3	0.84
HJ 326 E	130	182.3	14	23	4	1.65
HJ 2326 E	130	182.3	14	28	4	1.73
HJ 426	130	205	18	32	5	3.3
HJ 228 E	140	180	11	18	3	0.99
HJ 2228 E	140	180	11	23	3	1.07
HJ 328 E	140	196	15	25	4	2.04
HJ 2328 E	140	196	15	31	4	2.14
HJ 428	140	219	18	33	5	3.75

HJ 230 E	150	193.7	12	19.5	3	1.26
HJ 2230 E	150	193.7	12	24.5	3	1.35
HJ 330 E	150	210	15	25	4	2.35
HJ 2330 E	150	210	15	31.5	4	2.48
HJ 430	150	234	20	36.5	5	4.7
HJ 232 E	160	207.3	12	20	3	1.48
HJ 2232 E	160	206.1	12	24.5	3	1.55
HJ 332 E	160	222.1	15	25	4	2.59
HJ 2332 E	160	222.1	15	32	4	2.76
HJ 234 E	170	220.8	12	20	4	1.7
HJ 2234 E	170	219.5	12	24	4	1.79
HJ 2334 E	170	238	16	33.5	4	3.25
HJ 236 E	180	230.8	12	20	4	1.79
HJ 2236 E	180	229.5	12	24	4	1.88
HJ 2336 E	180	252	17	35	4	3.85
HJ 238 E	190	244.5	13	21.5	4	2.19
HJ 2238 E	190	243.2	13	26.5	4	2.31
HJ 2338 E	190	266	18	36.5	5	4.45
HJ 240 E	200	258.2	14	23	4	2.65
HJ 2240	200	258	14	34	4	2.6
HJ 2240 E	200	256.9	14	28	4	2.78
HJ 340 E	200	280	18	30	5	5
HJ 244	220	286	15	27.5	4	3.55
HJ 2244	220	286	15	36.5	4	3.55
HJ 344	220	307	20	36	5	7.05
HJ 248	240	313	16	29.5	4	4.65
HJ 2248	240	313	16	38.5	4	4.65
HJ 348	240	335	22	39.5	5	8.2
HJ 252	260	340	18	33	5	6.2
HJ 2252	260	340	18	40.5	5	6.2
HJ 352	260	362	24	43	6	11.4
HJ 256	280	360	18	33	5	7.4
HJ 260	300	387	20	34.5	5	9.15
HJ 264	320	415	21	37	5	11.3

雙列圓柱滾子軸承

備註：末尾帶有 K 字者是表示為錐型孔 (錐度 1：12) 的軸承。

NN 圓柱孔

NN...K 錐形孔

NNU 圓柱孔

NNU...K 錐形孔

基本型號		軸承主要尺寸 (mm)						基本額定負荷 (N)		極限轉速		重量 kg
圓柱孔	錐型孔	d	D	B	r	Fw	Ew	Cr	Cor	酯潤滑	油潤滑	重量 kg
NN 3005	NN 3005 K	25	47	16	0.6	-	41.3	25800	30000	14000	17000	0.127
NN 3006	NN 3006 K	30	55	19	1	-	48.5	31000	37000	12000	14000	0.198
NN 3007	NN 3007 K	35	62	20	1	-	55	39500	50000	10000	12000	0.258
NN 3008	NN 3008 K	40	68	21	1	-	61	43500	55500	9000	11000	0.309
NN 3009	NN 3009 K	45	75	23	1	-	67.5	52000	68500	8500	10000	0.407
NN 3010	NN 3010 K	50	80	23	1	-	72.5	53000	72500	7500	9000	0.436
NN 3011	NN 3011 K	55	90	26	1.1	-	81	69500	96500	6700	8000	0.647
NN 3012	NN 3012 K	60	95	26	1.1	-	86.1	73500	106000	6300	7500	0.693
NN 3013	NN 3013 K	65	100	26	1.1	-	91	77000	116000	6000	7100	0.741
NN 3014	NN 3014 K	70	110	30	1.1	-	100	97500	148000	5600	6700	1.06
NN 3015	NN 3015 K	75	115	30	1.1	-	105	96500	149000	5300	6300	1.11
NN 3016	NN 3016 K	80	125	34	1.1	-	113	119000	186000	4800	6000	1.54
NN 3017	NN 3017 K	85	130	34	1.1	-	118	125000	201000	4500	5600	1.63
NN 3018	NN 3018 K	90	140	37	1.5	-	127	143000	228000	4300	5000	2.09
NN 3019	NN 3019 K	95	145	37	1.5	-	132	150000	246000	4000	5000	2.19
NNU 4920	NNU 4920 K	100	140	40	1.1	112	-	155000	295000	4000	5000	1.9
NN 3020	NN 3020 K	100	150	37	1.5	-	137	157000	265000	4000	4800	2.28
NNU 4921	NNU 4921 K	105	145	40	1.1	117	-	161000	315000	3800	4800	1.99
NN 3021	NN 3021 K	105	160	41	2	-	146	198000	320000	3800	4500	2.88
NN4922	NN4922 K	110	150	40	1.1	122	-	167000	335000	3600	4500	2.07
NN 3022	NN 3022 K	110	170	45	2	-	155	229000	375000	3400	4300	3.71
NNU 4924	NNU 4924 K	120	165	45	1.1	133.5	-	183000	360000	3200	4000	2.85
NN 3024	NN 3024 K	120	180	46	2	-	165	239000	405000	3200	3800	4.04
NNU 4926	NNU 4926 K	130	180	50	1.5	144	-	274000	545000	3000	3800	3.85
NN 3026	NN 3026 K	130	200	52	2	-	182	284000	475000	3000	3600	5.88
NNU 4928	NNU 4928 K	140	190	50	1.5	154	-	283000	585000	2800	3600	4.08
NN 3028	NN 3028 K	140	210	53	2	-	192	298000	515000	2800	3400	6.34
NNU 4930	NNU 4930 K	150	210	60	2	167	-	350000	715000	2600	3200	6.39
NN 3030	NN 3030 K	150	225	56	2.1	-	206	335000	585000	2600	3000	7.77
NNU 4932	NNU 4932 K	160	220	60	2	177	-	365000	760000	2400	3000	6.76
NN 3032	NN 3032 K	160	240	60	2.1	-	219	375000	660000	2400	2800	9.41
NNU 4934	NNU 4934 K	170	230	60	2	187	-	375000	805000	2400	2800	7.12
NN 3034	NN 3034 K	170	260	67	2.1	-	236	450000	805000	2200	2600	12.8
NNU 4936	NNU 4936 K	180	250	69	2	200	-	480000	1020000	2200	2600	10.4
NN 3036	NN 3036 K	180	280	74	2.1	-	255	565000	995000	2000	2400	16.8
NNU 4938	NNU 4938 K	190	260	69	2	211.5	-	485000	1060000	2000	2600	10.9
NN 3038	NN 3038 K	190	290	75	2.1	-	265	595000	1080000	2000	2400	17.8
NNU 4940	NNU 4940 K	200	280	80	2.1	223	-	570000	1220000	1900	2400	15.3
NN 3040	NN 3040 K	200	310	82	2.1	-	282	655000	1170000	1800	2200	22.7
NNU 4944	NNU 4944 K	220	300	80	2.1	243	-	600000	1330000	1700	2200	16.6
NN 3044	NN 3044 K	220	340	90	3	-	310	815000	1480000	1700	2000	29.6
NNU 4948	NNU 4948 K	240	320	80	2.1	263	-	625000	1450000	1600	2000	18
NN 3048	NN 3048 K	240	360	92	3	-	330	855000	1600000	1500	1800	32.7
NNU 4952	NNU 4952 K	260	360	100	2.1	289	-	935000	2100000	1400	1800	31.1
NN 3052	NN 3052 K	260	400	104	4	-	364	1030000	1920000	1400	1700	47.7
NNU 4956	NNU 4956 K	280	380	100	2.1	309	-	960000	2230000	1300	1700	33
NN 3056	NN 3056 K	280	420	106	4	-	384	1080000	2080000	1300	1500	51.1
NNU 4960	NNU 4960 K	300	420	118	3	336	-	1230000	2870000	1200	1500	51.9
NN 3060	NN 3060 K	300	460	118	4	-	418	1290000	2460000	1200	1400	70.7
NNU 4964	NNU 4964 K	320	440	118	3	356	-	1260000	3050000	1100	1400	54.9
NN 3064	NN 3064 K	320	480	121	4	-	438	1350000	2670000	1100	1300	76.6
NN 3068	NN 3068 K	340	520	133	5	-	473	1670000	3300000	1000	1200	102
NN 3072	NN 3072 K	360	540	134	5	-	493	1700000	3450000	950	1200	106
