軸心固定座 (鋁合金材質)

軸心支撐座搭配鋼棒、鍍鉻軸心使用，固定座材質選用鋁合金，表面經陽極處理防鏽，體積輕、強度高、承受力量大，安裝部上有一字溝，因此可以用螺栓牢固鎖緊。

SH...A 軸心固定座
材質：鋁合金
軸徑 Ø8~Ø60mm

SHF 軸心固定座
材質：鋁合金
軸徑 Ø10~Ø60mm

SA 軸心支持座
材質：鋁合金
軸徑 Ø12~Ø40mm

SH...A 軸心固定座

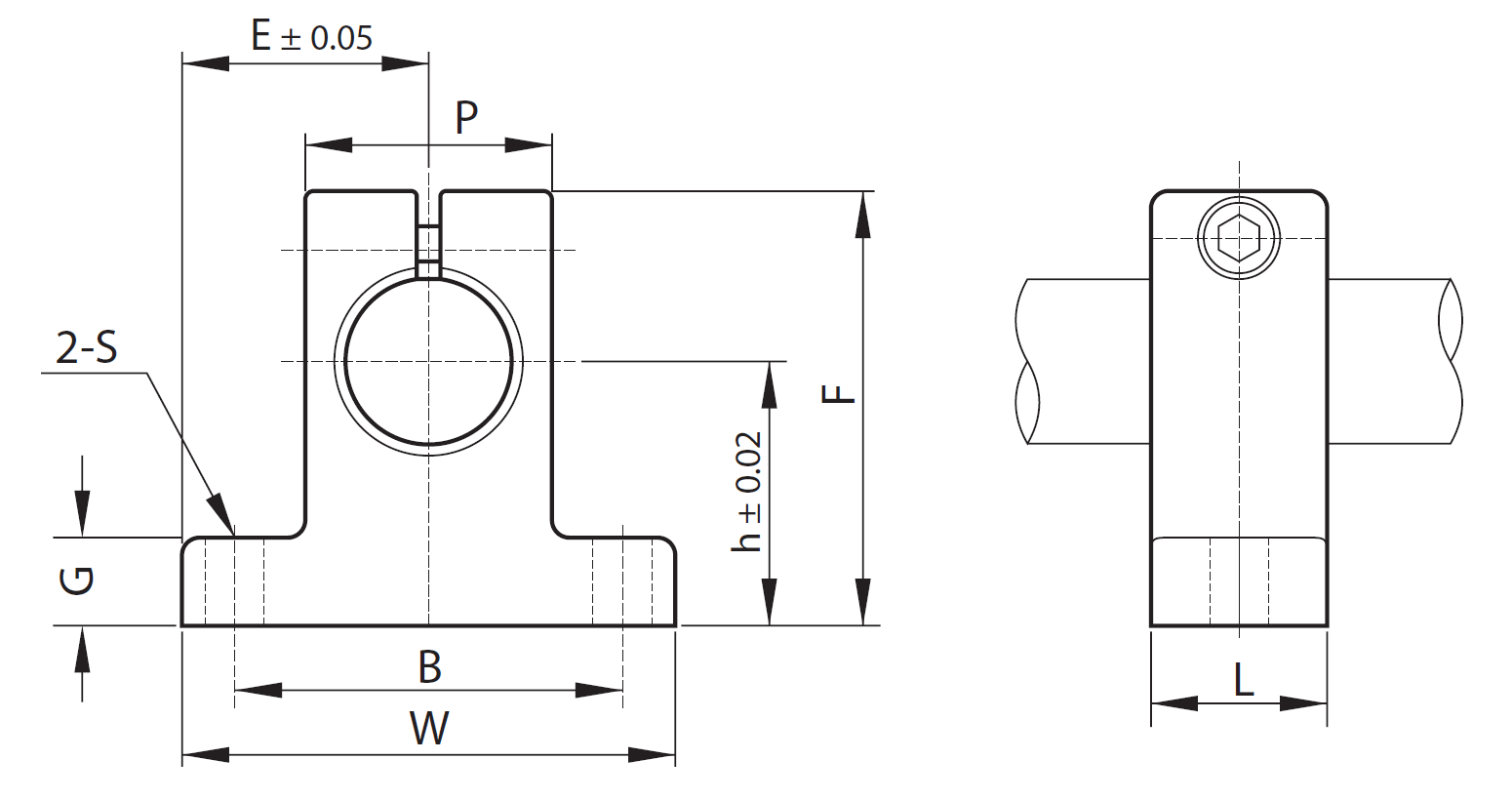

Shaft Support T 型底部固定

型號	軸徑	主要尺寸									固定螺栓	裝配螺栓	重量
型號	軸徑	h	E	W	L	F	G	P	B	S	固定螺栓	裝配螺栓	重量
SH8A	8	20	21	42	14	32.8	6	18	32	5.5	M4	M5	24
SH10A	10	20	21	42	14	32.8	6	18	32	5.5	M4	M5	24
SH12A	12	23	21	42	14	37.5	6	20	32	5.5	M4	M5	30
SH13A	13	23	21	42	14	37.5	6	20	32	5.5	M4	M5	30
SH16A	16	27	24	48	16	44	8	25	38	5.5	M4	M5	40
SH20A	20	31	30	60	20	51	10	30	45	6.6	M5	M6	70
SH25A	25	35	35	70	24	60	12	38	56	6.6	M6	M6	130
SH30A	30	42	42	84	28	70	12	44	64	9	M6	M8	180
SH35A	35	50	49	98	32	82	15	50	74	11	M8	M10	270
SH40A	40	60	57	114	36	96	15	60	90	11	M8	M10	420
SH50A	50	70	63	126	40	120	18	74	100	14	M12	M12	750
SH60A	60	80	74	148	45	136	18	90	120	14	M12	M12	1,100

SHF 軸心固定座(法蘭)

Flanged Shaft Support 法蘭形

型號	軸徑	主要尺寸							固定螺栓	裝配螺栓	重量
型號	軸徑	W	L	T	F	G	B	S	固定螺栓	裝配螺栓	重量
SHF10	10	43	10	5	24	20	32	5.5	M5	M4	13
SHF12	12	47	13	7	28	25	36	5.5	M5	M4	20
SHF13	13	47	13	7	28	25	36	5.5	M5	M4	20
SHF16	16	50	16	8	31	28	40	5.5	M5	M4	27
SHF20	20	60	20	8	37	34	48	7	M6	M5	40
SHF25	25	70	25	10	42	40	56	7	M6	M5	60
SHF30	30	80	30	12	50	46	64	9	M8	M6	110
SHF35	35	92	35	14	58	50	72	12	M10	M8	380
SHF40	40	102	40	16	67	56	80	12	M10	M10	510
SHF50	50	122	50	19	83	70	96	14	M12	M12	890
SHF60	60	140	60	23	95	82	112	14	M12	M12	1.500

SA 軸心固定座

Support for Tapped Shaft 螺紋軸支撐固定

型號	軸徑	主要尺寸										裝配尺寸					重量
型號	軸徑	H	C	W	L	F	T	K	J	h1	θ	B	E	N×P	S1	S2	g
SA12-600	12	19.5	16	32	600	14	4	9.2	13	5.5	60°	23	50	5×100	4.5	M4	345
SA12-1200	12	19.5	16	32	1200	14	4	9.2	13	5.5	60°	23	50	11×100	4.5	M4	690
SA16-600	16	25	20	40	600	17.8	5	11.7	18.5	8	80°	30	75	3×150	5.5	M5	600
SA16-1200	16	25	20	40	1200	17.8	5	11.7	18.5	8	80°	30	75	7×150	5.5	M5	1200
SA2M00	20	27	22.5	45	600	17.7	5	10	19	8	50°	30	75	3×150	5.5	M6	610
SA20-1200	20	27	22.5	45	1200	17.7	5	10	19	8	50°	30	75	7×150	5.5	M6	1,220
SA2M00	25	33	27.5	55	600	21	6	12	21.5	8	50°	35	100	2×200	6.5	M6	800
SA25-1200	25	33	27.5	55	1200	21	6	12	21.5	8	50°	35	100	5×200	6.5	M6	1,760
SA3M00	30	37	30	60	600	22.8	7	13	26.5	10.3	50°	40	100	2×200	6.5	M8	1,100
SA30-1200	30	37	30	60	1200	22.8	7	13	26.5	10.3	50°	40	100	5×200	6.5	M8	2.200
SA4M00	40	48	37.5	75	600	29.4	9	17	38	15.5	50°	55	150	1×300	9	M8	1,950
SA40-1200	40	48	37.5	75	1200	29.4	9	17	38	15.5	50°	55	150	3×300	9	M8	3.900

軸心固定座規格尺寸
