單向軸承

CSK, CSK…2RS 楔塊式飛輪

CSK 型是與 62 系列滾珠軸承集成的楔塊式飛輪（尺寸 8 和 40 除外）。它由軸承支撐，出廠時已加注潤滑脂，並且能夠防止大於 0.3mm 的灰塵進入。建議當工作溫度超過 50°C 時，建議使用額外的 Nylos 型密封件。也可放入油槽內潤滑。

CSK

CSK…2RS 兩側塑膠防塵蓋型

型號	主要尺寸 (m/m)				額定負載 C₀ (kN)	T₁₎ KN (Nm)	n max (min^-1)	摩擦阻力 T_R (Ncm)	重量 kg	軸承系列
型號	d	D	L	C (kN)	額定負載 C₀ (kN)	T₁₎ KN (Nm)	n max (min^-1)	摩擦阻力 T_R (Ncm)	重量 kg	軸承系列
CSK (KK)	8	22	9	3.28	0.86	2	15000	0.5	0.015	-
CSK (KK)	12	32	10	6.1	2.77	7.4	10000	0.7	0.04	6201
CSK (KK)	15	35	11	7.4	3.42	13.5	8400	0.9	0.06	6202
CSK (KK)	17	40	12	7.9	3.8	24.5	7350	1.1	0.07	6203
CSK (KK)	20	47	14	9.4	4.46	40	6000	1.3	0.11	6204
CSK (KK)	25	52	15	10.9	5.46	68	5200	2	0.14	6205
CSK (KK)	30	62	16	11.7	6.45	110	4200	4.4	0.21	6206
CSK (KK)	35	72	17	12.6	7.28	140	3600	5.8	0.3	6207
CSK (KK)	40	80	22	15.54	12.25	260	3000	7	0.5	-

CSK..2RS	8	22	9	3.28	0.86	2	15000	0.8	0.015	-
CSK..2RS	12	32	14	6.1	2.77	7.4	10000	3	0.05	-
CSK..2RS	15	35	16	7.4	3.42	13.5	8400	1	0.07	-
CSK..2RS	17	40	17	7.9	3.8	24.5	7350	5.6	0.09	-
CSK..2RS	20	47	19	9.4	4.46	40	6000	6	0.145	-
CSK..2RS	25	52	20	10.9	5.46	68	5200	6	0.175	-
CSK..2RS	30	62	21	11.7	6.45	110	4200	7.5	0.27	-
CSK..2RS	35	72	22	12.6	7.28	140	3600	8.2	0.4	-
CSK..2RS	40	80	27	15.54	12.25	260	3000	10	0.6	-

CSK-P 系列為內環有加工鍵槽，故內環與工作軸心可使用 K6 公差，外環依然使用 N6 公差緊配壓入剛性足夠的機壁。

CSK-PP 系列為內環與外環皆有一個鍵槽，原廠建議公差為內環與工作軸心為 K6 公差，外環與工作壁為 K6 公差。

CSK…P

CSK…PP

型號	主要尺寸 (m/m)					額定負載		T₁₎ KN (Nm)	n max (min^-1)	摩擦阻力 T_R (Ncm)	重量 kg	軸承系列
型號	d	D	L	鍵槽寬 b	鍵槽深 t	C (kN)	C₀ (kN)	T₁₎ KN (Nm)	n max (min^-1)	摩擦阻力 T_R (Ncm)	重量 kg	軸承系列
CSK..P	12	32	10	-	-	6.1	2.77	9.3	10000	0.7	0.04	6201
CSK..P	15	35	11	-	-	7.4	3.42	13.5	8400	0.9	0.06	6202
CSK..P	17	40	12	-	-	7.9	3.8	24.5	7350	1.1	0.07	6203
CSK..P	20	47	14	-	-	9.4	4.46	40	6000	1.3	0.11	6204
CSK..P	25	52	15	-	-	10.9	5.46	68	5200	2	0.14	6205
CSK..P	30	62	16	-	-	11.7	6.45	110	4200	4.4	0.21	6206
CSK..P	35	72	17	-	-	12.6	7.28	140	3600	5.8	0.3	6207
CSK..P	40	80	22	-	-	15.54	12.25	260	3000	7	0.5	-

CSK..P P	15	35	11	2	0.6	7.4	3.42	13.5	8400	0.9	0.06	6202
CSK..P P	17	40	12	2	1	7.9	3.8	24.5	7350	1.1	0.07	6203
CSK..P P	20	47	14	3	1.5	9.4	4.46	40	6000	1.3	0.11	6204
CSK..P P	25	52	15	6	2	10.9	5.46	68	5200	2	0.14	6205
CSK..P P	30	62	16	6	2	11.7	6.45	110	4200	4.4	0.21	6206
CSK..P P	35	72	17	8	2.5	12.6	7.28	140	3600	5.8	0.3	6207
CSK..P P	40	80	22	10	3	15.54	12.25	260	3000	7	0.5	-

CSK..P-2RS	12	32	14	-	-	6.1	2.77	9.3	10000	3	0.05	-
CSK..P-2RS	15	35	16	-	-	7.4	3.42	13.5	8400	4	0.07	-
CSK..P-2RS	17	40	17	-	-	7.9	3.8	24.5	7350	5.6	0.09	-
CSK..P-2RS	20	47	19	-	-	9.4	4.46	40	6000	6	0.145	-
CSK..P-2RS	25	52	20	-	-	10.9	5.46	68	5200	6	0.175	-
CSK..P-2RS	30	62	21	-	-	11.7	6.45	110	4200	7.5	0.27	-
CSK..P-2RS	35	72	22	-	-	12.6	7.28	140	3600	8.2	0.4	-
CSK..P-2RS	40	80	27	-	-	15.54	12.25	260	3000	10	0.6	-

AS 型單向軸承為滾柱單向離合器無軸承支撐，須配合軸承安裝以防止軸向及徑向應力。

外型尺寸與 62 系列滾珠軸承相同，內環與工件軸用鍵槽方式安裝。

外環之尺寸公差為 r6 需緊配壓入 H7 的機壁中。機壁需有足夠的剛性，以防止緊配後發生變形。

型式	主要尺寸 (m/m)							超運轉速度			摩擦阻力 T_R (Ncm)	重量 kg
型式	d_H7	D_r6	L	D₅	s	e	f	T₁₎ KN (Nm)	n₂₎ imax (min^-1)	n₃₎ amax (min^-1)	摩擦阻力 T_R (Ncm)	重量 kg
AS (NSS)	6	19	6	15.8	0.8	0.6	0.3	2.1	5000	7500	0.18	0.01
AS (NSS)	8	24	8	20	1.3	0.6	0.6	3.8	4300	6500	0.24	0.02
AS (NSS)	10	30	9	25.9	1.3	0.6	0.6	6.8	3500	5200	0.36	0.03
AS (NSS)	12	32	10	28	1.3	0.6	0.6	13	3200	4800	0.48	0.04
AS (NSS)	15	35	11	31	1.4	0.6	0.6	14	2800	4300	0.7	0.05
AS (NSS)	20	47	14	40	2.4	0.8	0.8	40	2200	3300	1.4	0.12
AS (NSS)	25	52	15	45.9	2.4	0.8	0.8	56	1900	2900	2.4	0.14
AS (NSS)	30	62	16	55	2.4	0.8	1	90	1600	2400	7.8	0.22
AS (NSS)	35	72	17	64	2.5	0.8	1	143	1300	2000	9	0.31
AS (NSS)	40	80	18	72	2.5	0.8	1	185	1200	1800	10	0.39
AS (NSS)	45	85	19	77	2.5	1.2	1	218	1000	1600	11	0.44
AS (NSS)	50	90	20	82	2.5	1.2	1	230	950	1500	13	0.49
AS (NSS)	55	100	21	90	2.5	1.2	1	308	800	1300	14	0.66
AS (NSS)	60	110	22	100	2.5	1.2	1.5	508	700	1100	26	0.81
AS (NSS)	80	140	26	128	2.5	1.2	1.5	1063	600	900	58	1.41

1) T_max = 2 × T_KN

2) 內圈級限、3) 外圈級限。

ASNU 型單向軸承為滾柱單向離合器無軸承支撐，須配合軸承安裝以防止軸向及徑向應力。

外型尺寸與 63 系列滾珠軸承相同，內環與工件軸用鍵槽方式安裝。

外環之尺寸公差為 n6 需緊配壓入 H7 的機壁中。機壁需有足夠的剛性，以防止緊配後發生變形。

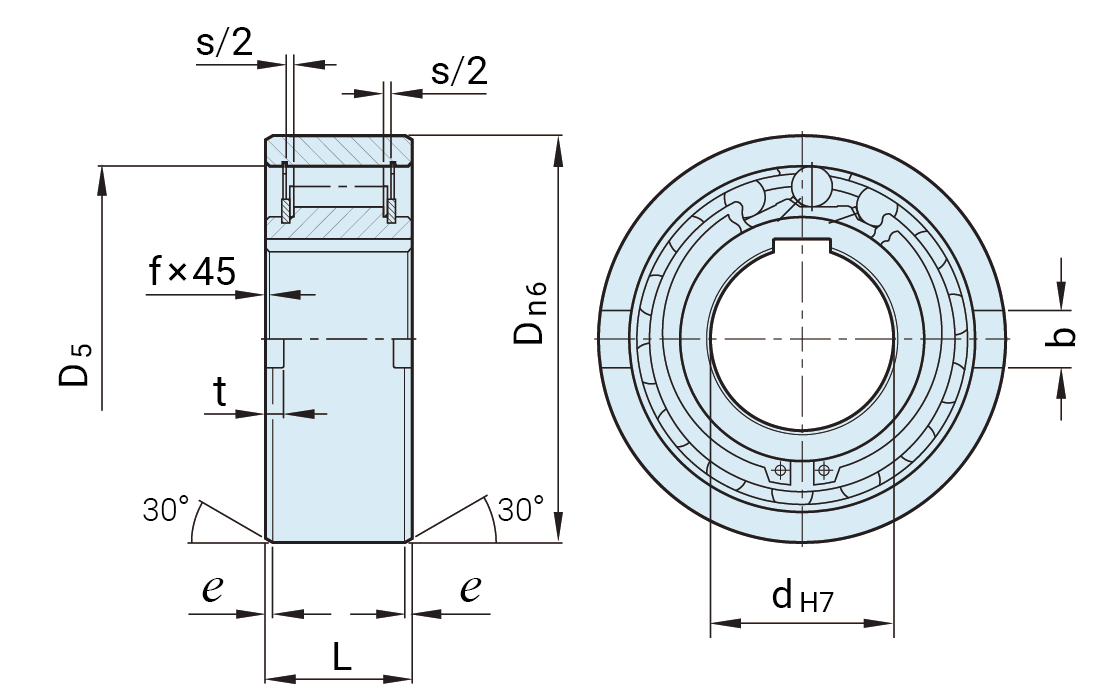

ASNU

型式	主要尺寸 (m/m)									超運轉速度			摩擦阻力 T_R (Ncm)	重量 kg
型式	d_H7	D_n6	L	D₅	b	t	s	e	f	T₁₎ KN (Nm)	n₂₎ imax (min^-1)	n₃₎ amax (min^-1)	摩擦阻力 T_R (Ncm)	重量 kg
ASNU (NFS)	8	35	13	28	4	1.4	2.4	0.6	0.3	12	3300	5000	1.6	0.07
ASNU (NFS)	12	35	13	28	4	1.4	2.4	0.6	0.3	12	3300	5000	1.6	0.06
ASNU (NFS)	15	42	18	37	5	1.8	2.4	0.8	0.3	30	2400	3600	1.9	0.11
ASNU (NFS)	17	47	19	40	5	2.3	2.4	1.2	0.8	49	2300	3400	1.9	0.15
ASNU (NFS)	20	52	21	42	6	2.3	2.4	1.2	0.8	78	2100	3100	1.9	0.19
ASNU (NFS)	25	62	24	51	8	2.8	2.4	1.2	0.8	125	1700	2600	5.6	0.38
ASNU (NFS)	30	72	27	60	10	2.5	2.4	1.8	1	255	1400	2200	14	0.54
ASNU (NFS)	35	80	31	70	12	3.5	2.4	1.8	1	383	1200	1900	16	0.74
ASNU (NFS)	40	90	33	78	12	4.1	2.5	1.8	1	538	1100	1700	38	0.92
ASNU (NFS)	45	100	36	85	14	4.6	2.5	1.8	1	780	1000	1600	43	1.31
ASNU (NFS)	50	110	40	92	14	5.6	2.5	1.8	1	1013	850	1350	55	1.74
ASNU (NFS)	60	130	46	110	18	5.5	3.6	2.6	1.5	1825	750	1050	110	2.77
ASNU (NFS)	70	150	51	125	20	6.9	3.6	2.6	1.5	2300	600	950	140	4.16
ASNU (NFS)	80	170	58	140	20	7.5	3.6	2.6	1.5	3275	550	850	180	6.09
ASNU (NFS)	90	190	64	160	20	8	3.6	2.6	2	5325	500	750	230	8.2
ASNU (NFS)	100	215	73	175	24	8.5	3.6	2.6	2	7250	450	680	380	12.6
ASNU (NFS)	120	260	86	215	28	10	3.6	2.6	2.5	13500	370	550	650	22
ASNU (NFS)	150	320	108	260	32	12	3.6	3.6	2.5	26625	300	460	1000	42
ASNU (NFS)	200	420	138	350	45	16	7.6	3.6	3	44500	230	350	2000	93

1) T_max = 2 × T_KN

2) 內圈級限、3) 外圈級限。
