不鏽鋼中凸軸承 TB... 系列
接受客製化規格及材質訂製
Type TB ZZ 無塵室油酯。小圈凸出不鏽鋼軸承、內圈凸出軸承。
軸承內輪、軸承外輪、轉動體材質：SUS420C
鋼珠保持器、密封蓋材質：SUS304
止迴螺絲材質：相當於 SUS304

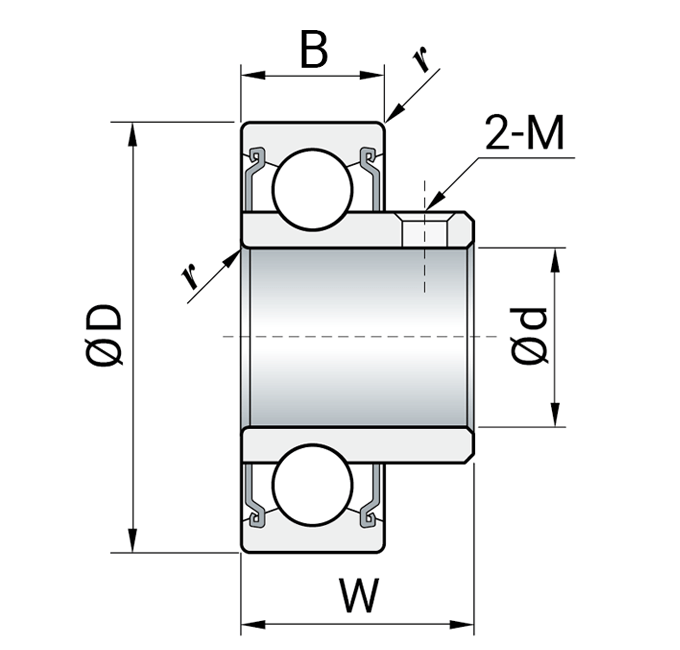

| 軸承型號 | 主要尺寸(m m) | 基本額定負荷 | 容許回轉數 RPM (參考) | 參考重量 ( g ) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 內徑 d | 外徑 D | 軸承厚度 B | 總高 W | 粗螺紋 M | 倒角 r | 動負荷 Cr (KN) | 靜負荷 CO (KN) | |||
| TB 6900 ZZ | 10 | 22 | 6 | 13 | M 3 | 0.3 | 2.7 | 1.27 | 8100 | 13 |
| TB 6000 ZZ | 10 | 26 | 8 | 15 | M 3 | 0.3 | 4.55 | 1.96 | 6800 | 24 |
| TB 6200 ZZ | 10 | 30 | 9 | 17 | M 4 | 0.6 | 5.1 | 2.39 | 5800 | 41 |
| TB 6901 ZZ | 12 | 24 | 6 | 13 | M 3 | 0.3 | 2.89 | 1.46 | 4200 | 15 |
| TB 6001 ZZ | 12 | 28 | 8 | 15 | M 3 | 0.3 | 5.1 | 2.39 | 6800 | 27 |
| TB 6201 ZZ | 12 | 32 | 10 | 19 | M 4 | 0.6 | 6.8 | 3.05 | 6500 | 47 |
| TB 6902 ZZ | 15 | 28 | 7 | 14 | M 3 | 0.3 | 4.3 | 2.25 | 5500 | 22 |
| TB 6002 ZZ | 15 | 32 | 9 | 16.5 | M 3 | 0.3 | 5.6 | 2.84 | 4500 | 40 |
| TB 6202 ZZ | 15 | 35 | 11 | 20 | M 4 | 0.6 | 7.65 | 3.75 | 9000 | 59 |
| TB 6904 ZZ | 20 | 37 | 9 | 18 | M 4 | 0.3 | 6.4 | 3.7 | 8100 | 51 |
| TB 6004 ZZ | 20 | 42 | 12 | 21 | M 5 | 0.6 | 9.4 | 5.05 | 6500 | 87 |
| TB 6204 ZZ | 20 | 47 | 14 | 23 | M 5 | 1 | 12.8 | 6.65 | 4800 | 132 |
