止推滾珠軸承系列

微型止推軸承、單向止推軸承、雙向止推軸承、止推軸承可承受推力軸向荷重，由墊圈狀的軌道盤構成、滾珠轉動的軌道溝槽。複式止推滾珠軸承之輪是由裝在軸上的肩環、套環及螺栓等使之固定於軸上。雙向推力滾珠軸承由一個軸圈、兩個軸承座圈、以及兩個球與保持架推力元件所組成。軸承是可分離的，所以安裝簡單，各部分可以分開安裝。

微小型止推軸承

基本型號	上片內徑	下片外徑	下片內徑	上片外徑	總高度	額定荷重		極限轉速 (RPM)
基本型號	Ød	ØD	Ød1	ØD1	H	動 Cr (N)	靜 Cor (N)	酯潤滑	油潤滑
F3-8M	3	8	3.2	7.8	3.5	600	480	11000	15000
F4-9M	4	9	4.2	8.8	4	800	520	8000	12000
F4-10M	4	10	4.2	9.8	4	658	580	6000	10000
F5-10M	5	10	5.2	9.8	4	950	830	5100	8100
F5-11M	5	11	5.2	10.8	4.5	988	880	5000	8000
F5-12M	5	12	5.2	11.8	4	988	880	5000	8000
F6-12M	6	12	6.2	11.8	4.5	1600	1255	5000	7000
F6-14M	6	14	6.25	13.8	5	1800	1588	4000	7000
F7-13M	7	13	7.2	16.8	4.5	1422	1255	4000	7000
F7-15M	7	15	7.2	14.8	5	2200	2000	3600	7100
F7-17M	7	17	7.2	16.8	6	2600	2256	3500	7000
F8-16M	8	16	8.2	15.8	5	3000	2500	4000	8000
F8-19M	8	19	8.2	18.8	7	3452	3000	3000	5000
F9-17M	9	17	9.2	16.8	5	3627	3578	2500	4500
F9-20M	9	20	9.2	19.8	7	3356	2999	2500	4500
F10-18M	10	18	10.2	17.8	5.5	2721	2230	2500	4500
F10-20M	10	20	10.2	19.8	6.5	3707	3243	2200	4200
F12-23M	12	23	12.2	22.8	7.5	3605	3350	2000	4000

單向推力滾珠軸承

備註：代號帶有 X 記號的軸承、尺寸是其軸軌道輪外徑 Ød1、小於軸承箱軌道盤外徑 ØD 的尺寸。

平面座型

調心球面座型

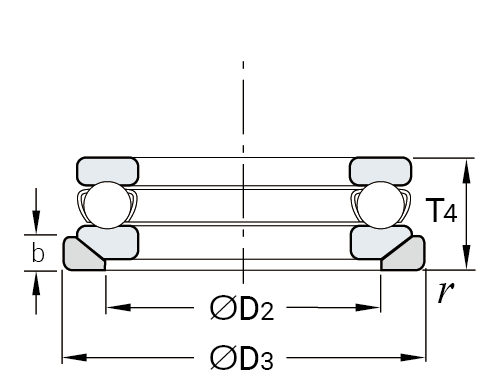

帶球面座圈型

基本型號			主要尺寸 (m/m)						基本額定負荷 (kgf)		極限轉速 (RPM)
平面座型	調心球面座型	帶球面座圈型	Ød	ØD	T	T3	T4	r	C	C0	酯潤滑	油潤滑
51100	-	-	10	24	9	-	-	0.3	1030	1420	6700	10000
51200	53200	53200 U	10	26	11	11.6	13	0.6	1300	1740	6000	9000
51101	-	-	12	26	9	-	-	0.3	1060	1570	6700	10000
51201	53201	53201 U	12	28	11	11.4	13	0.6	1350	1940	5600	8500
51102	-	-	15	28	9	-	-	0.3	1080	1710	6300	9500
51202	53202	53202 U	15	32	12	13.3	15	0.6	1710	2530	5000	7500
51103	-	-	17	30	9	-	-	0.3	1170	1990	6000	9000
51203	53203	53203 U	17	35	12	13.2	15	0.6	1760	2780	4800	7500
51104	-	-	20	35	10	-	-	0.3	1540	2710	5300	8000
51204	53204	53204 U	20	40	14	14.7	17	0.6	2290	3850	4300	6300
51105	-	-	25	42	11	-	-	0.6	2010	3800	4800	7100
51205	53205	53205 U	25	47	15	16.7	19	0.6	2860	5150	3800	5600
51305	53305	53305 U	25	52	18	19.8	22	1	3650	6250	3200	5000
51405	53405	53405 U	25	60	24	26.4	29	1	5700	9100	2600	4000
51106	-	-	30	47	11	-	-	0.6	2100	4300	4300	6700
51206	53206	53206 U	30	52	16	17.8	20	0.6	3000	5950	3400	5300
51306	53306	53306 U	30	60	21	22.6	25	1	4400	8000	2800	4300
51406	53406	53406 U	30	70	28	30.1	33	1	7450	12800	2200	3400
51107	-	-	35	52	12	-	-	0.6	2250	5050	4000	6000
51207	53207	53207 U	35	62	18	19.9	22	1	4050	7950	3000	4500
51307	53307	53307 U	35	68	24	25.6	28	1	5700	10700	2400	3800
51407	53407	53407 U	35	80	32	34	37	1.1	8950	15800	2000	3000
51108	-	-	40	60	13	-	-	0.6	2770	6400	3600	5300
51208	53208	53208 U	40	68	19	20.3	23	1	4850	10000	2800	4300
51308	53308	53308 U	40	78	26	28.5	31	1	7100	13700	2200	3400
51408	53408	53408 U	40	90	36	38.2	42	1.1	10500	19100	1700	2600
51109	-	-	45	65	14	-	-	0.6	2860	7050	3400	5000
51209	53209	53209 U	45	73	20	21.3	24	1	4900	10700	2600	4000
51309	53309	53309 U	45	85	28	30.1	33	1	8200	16700	2000	3000
51409	53409	53409 U	45	100	39	42.4	46	1.1	13000	25100	1600	2400
51110	-	-	50	70	14	-	-	0.6	2960	7700	3200	4800
51210	53210	53210 U	50	78	22	23.5	26	1	5000	11400	2400	3600
51310	53310	53310 U	50	95	31	34.3	37	1.1	9950	20600	1800	2800
51410	53410	53410 U	50	110	43	45.6	50	1.5	15000	29400	1400	2200
51111	-	-	55	78	16	-	-	0.6	3600	9500	2800	4300
51211	53211	53211 U	55	90	25	27.3	30	1	7150	16200	2200	3200
51311	53311	53311 U	55	105	35	39.3	42	1.1	11800	24900	1600	2400
51411	53411	53411 U	55	120	48	50.5	55	1.5	18500	35500	1300	1900
51112	-	-	60	85	17	-	-	1	4250	11500	2600	4000
51212	53212	53212 U	60	95	26	28	31	1	7300	17200	2000	3000
51312	53312	53312 U	60	110	35	38.3	42	1.1	12100	26800	1600	2400
51412	53412	53412 U	60	130	51	54	58	1.5	20600	40500	1200	1800
51113	-	-	65	90	18	-	-	1	4300	12000	2400	3800
51213	53213	53213 U	65	100	27	28.7	32	1	7700	19200	1900	2800
51313	53313	53313 U	65	115	36	39.4	43	1.1	12500	28700	1500	2400
51413	53413	53413 U	65	140	56	60.2	65	2	23800	50500	1100	1700
51114	-	-	70	95	18	-	-	1	4450	12900	2400	3600
51214	53214	53214 U	70	105	27	28.8	32	1	7550	19200	1900	2800
51314	53314	53314 U	70	125	40	44.2	48	1.1	14000	32000	1400	2000
51414	53414	53414 U	70	150	60	63.6	69	2	25700	56500	1000	1500
51115	-	-	75	100	19	-	-	1	4450	13400	2200	3400
51215	53215	53215 U	75	110	27	28.3	32	1	7950	21300	1800	2800
51315	53315	53315 U	75	135	44	48.1	52	1.5	16200	37500	1300	1900
51415	53415	53415 U	75	160	65	69	75	2	25900	57000	950	1400
51116	-	-	80	105	19	-	-	1	4600	14400	2200	3400
51216	53216	53216 U	80	115	28	29.5	33	1	8050	22300	1800	2600
51316	53316	53316 U	80	140	44	47.6	52	1.5	16700	40000	1300	1900
51416	53416	53416 U	80	170	68	72.2	78	2.1	27800	63500	900	1300
51117	-	-	85	110	19	-	-	1	4700	15300	2200	3200
51217	53217	53217 U	85	125	31	33.1	37	1	9800	26900	1600	2400
51317	53317	53317 U	85	150	49	53.1	58	1.5	21100	50000	1100	1700
51417 X	53417 X	53417 XU	85	180	72	77	83	2.1	31500	77000	850	1300
51118	-	-	90	120	22	-	-	1	6150	19400	1900	3000
51218	53218	53218 U	90	135	35	38.5	42	1.1	11600	31500	1400	2200
51318	53318	53318 U	90	155	50	54.6	59	1.5	21900	53500	1100	1700
51418 X	53418 X	53418 XU	90	190	77	81.2	88	2.1	33500	84000	800	1200
51120	-	-	100	135	25	-	-	1	8750	27300	1700	2600
51220	53220	53220 U	100	150	38	40.9	45	1.1	13700	38500	1300	2000
51320	53320	53320 U	100	170	55	59.2	64	1.5	24300	61000	1000	1500
51420 X	53420 X	53420 XU	100	210	85	90	98	3	38000	100000	710	1100
51122	-	-	110	145	25	-	-	1	8950	29400	1700	2400
51222	53222	53222 U	110	160	38	40.2	45	1.1	13900	40000	1300	1900
51322 X	53322 X	53322 XU	110	190	63	67.2	72	2	28800	77000	900	1300
51422 X	53422 X	53422 XU	110	230	95	99.7	109	3	42000	118000	630	950
51124	-	-	120	155	25	-	-	1	9150	31500	1600	2400
51224	53224	53224 U	120	170	39	40.8	46	1.1	14400	44000	1200	1800
51324 X	53324 X	53324 XU	120	210	70	74.1	80	2.1	33500	95000	800	1200
51424 X	53424 X	53424 XU	120	250	102	107.3	118	4	49000	142000	600	900
51126	-	-	130	170	30	-	-	1	10700	36000	1400	2000
51226 X	53226 X	53226 XU	130	190	45	47.9	53	1.5	18700	56000	1100	1600
51326 X	53326 X	53326 XU	130	225	75	80.3	86	2.1	35500	105000	750	1100
51426 X	53426 X	53426 XU	130	270	110	115.2	128	4	53500	162000	530	800
51128 X	-	-	140	180	31	-	-	1	11000	38500	1300	2000
51228 X	53228 X	53228 XU	140	200	46	48.6	55	1.5	18900	59000	1000	1500
51328 X	53328 X	53328 XU	140	240	80	84.9	92	2.1	37500	115000	670	1000
51428 X	53428 X	53428 XU	140	280	112	117	131	4	56500	178000	530	800
51130 X	-	-	150	190	31	-	-	1	11200	41000	1300	1900
51230 X	53230 X	53230 XU	150	215	50	53.3	60	1.5	24300	75000	950	1400
51330 X	53330 X	53330 XU	150	250	80	83.7	92	2.1	39000	123000	670	1000
51430 X	53430 X	53430 XU	150	300	120	125.9	140	4	63000	205000	480	710
51132 X	-	-	160	200	31	-	-	1	11500	43500	1200	1900
51232 X	53232 X	53232 XU	160	225	51	54.7	61	1.5	25400	82000	900	1400
51332 X	53332 X	53332 XU	160	270	87	91.7	100	3	48500	160000	600	900
51432 X	53432 X	53432 XU	160	320	130	135.3	150	5	66000	226000	450	670
51134 X	-	-	170	215	34	-	-	1.1	13800	52000	1100	1700
51234 X	53234 X	53234 XU	170	240	55	58.7	65	1.5	28500	93000	850	1300
51334 X	53334 X	53334 XU	170	280	87	91.3	100	3	47500	160000	600	900
51434 X	53434 X	53434 XU	170	340	135	141	156	5	73000	253000	430	630
51136 X	-	-	180	225	34	-	-	1.1	13800	54000	1100	1700
51236 X	53236 X	53236 XU	180	250	56	58.2	66	1.5	28900	97000	800	1200
51336 X	53336 X	53336 XU	180	300	95	99.3	109	3	49000	171000	560	850
51436 X	53436 X	53436 XU	180	360	140	148.3	164	5	76500	278000	400	600
51138 X	-	-	190	240	37	-	-	1.1	17500	67000	1000	1600
51238 X	53238 X	53238 XU	190	270	62	65.7	73	2	32500	113000	750	1100
51338 X	53338 X	53338 XU	190	320	105	111	121	4	56000	199000	500	750
51140 X	-	-	200	250	37	-	-	1.1	17600	69000	1000	1500
51240 X	53240 X	53240 XU	200	280	62	65.3	74	2	32500	113000	710	1100
51340 X	53340 X	53340 XU	200	340	110	118.4	130	4	61500	227000	480	710
51144 X	-	-	220	270	37	-	-	1.1	18200	75500	950	1500
51244 X	53244 X	53244 XU	220	300	63	65.6	75	2	33500	123000	670	1000
51148 X	-	-	240	300	45	-	-	1.5	23400	95000	850	1200
51248 X	53248 X	53248 XU	240	340	78	81.6	92	2.1	43000	168000	560	850
51152 X	-	-	260	320	45	-	-	1.5	23800	101000	800	1200
51252 X	53252 X	53252 XU	260	360	79	82.8	93	2.1	44500	184000	560	850
51156 X	-	-	280	350	53	-	-	1.5	32000	134000	710	1000
51256 X	53256 X	53256 XU	280	380	80	85	94	2.1	46000	199000	530	800
51160 X	-	-	300	380	62	-	-	2	36500	159000	600	900
51260 X	53260 X	53260 XU	300	420	95	100.5	112	3	55000	246000	450	670
51164 X	-	-	320	400	63	-	-	2	37500	169000	600	900
51264 X	53264 X	53264 XU	320	440	95	100.5	112	3	59500	273000	450	670
51168 X	-	-	340	420	64	-	-	2	38500	179000	560	850
51268 X	53268 X	53268 XU	340	460	96	100.3	113	3	60500	285000	430	630
51172 X	-	-	360	440	65	-	-	2	39000	190000	560	800
51272 X	53272 X	53272 XU	360	500	110	116.7	130	4	72000	355000	380	560

雙向推力滾珠軸承

平面座型

調心球面座型

帶球面座圈型

基本型號			主要尺寸 (m/m)								基本額定負荷 (kgf)		極限轉速 (RPM)
平面座型	調心球面座型	帶球面座圈型	Ød	Ød2	ØD	T1	T5	T7	r	r1	C	C0	酯潤滑	油潤滑
52202	54202	54202 U	15	10	32	22	24.6	28	1	0.5	1320	2100	5000	7500
52204	54204	54204 U	20	15	40	26	27.4	32	1	0.5	1770	3200	4000	6000
52205	54205	54205 U	25	20	47	28	31.4	36	1	0.5	2210	4250	3800	5600
52305	54305	54305 U	25	20	52	34	37.6	42	1.5	0.5	2840	5200	3200	4800
52405	54405	54405 U	25	15	60	45	49.8	55	1.5	1	4400	7550	2600	4000
52206	54206	54206 U	30	25	52	29	32.6	37	1	0.5	2340	4900	3400	5300
52306	54306	54306 U	30	25	60	38	41.2	46	1.5	0.5	3400	6650	2800	4200
52406	54406	54406 U	30	20	70	52	56.2	62	1.5	1	5800	10600	2200	3400
52207	54207	54207 U	35	30	62	34	37.8	42	1.5	0.5	3100	6600	3000	4500
52307	54307	54307 U	35	30	68	44	47.2	52	1.5	0.5	4400	8850	2500	3700
52407	54407	54407 U	35	25	80	59	63	69	2	1	6900	13100	2000	3000
52208	54208	54208 U	40	30	68	36	38.6	44	1.5	1	3750	8300	2800	4200
52308	54308	54308 U	40	30	78	49	54	59	1.5	1	5500	11400	2200	3300
52408	54408	54408 U	40	30	90	65	69.4	77	2	1	8150	15900	1700	2600
52209	54209	54209 U	45	35	73	37	39.6	45	1.5	1	3850	8850	2600	4000
52309	54309	54309 U	45	35	85	52	56.2	62	1.5	1	6350	13800	2000	3000
52409	54409	54409 U	45	35	100	72	78.8	86	2	1	10100	20800	1600	2400
52210	54210	54210 U	50	40	78	39	42	47	1.5	1	3900	9400	2400	3600
52310	54310	54310 U	50	40	95	58	64.6	70	2	1	7700	17000	1800	2800
52410	54410	54410 U	50	40	110	78	83.2	92	2.5	1	11600	24400	1400	2200
52211	54211	54211 U	55	45	90	45	49.6	55	1.5	1	5550	13400	2100	3200
52311	54311	54311 U	55	45	105	64	72.6	78	2	1	9100	20600	1600	2400
52411	54411	54411 U	55	45	120	87	92	101	2.5	1	14300	29500	1300	1900
52212	54212	54212 U	60	50	95	46	50	56	1.5	1	5700	14300	2000	3000
52312	54312	54312 U	60	50	110	64	70.6	78	2	1	9400	22200	1600	2400
52412	54412	54412 U	60	50	130	93	99	107	2.5	1	16000	33500	1200	1800
52213	54213	54213 U	65	55	100	47	50.4	57	1.5	1	6000	15900	1900	2800
52313	54313	54313 U	65	55	115	65	71.8	79	2	1	9700	23800	1600	2300
52413	54413	54413 U	65	50	140	101	109.4	119	3	1.5	18400	41500	1100	1600
52214	54214	54214 U	70	55	105	47	50.6	57	1.5	1.5	5900	15900	1900	2800
52314	54314	54314 U	70	55	125	72	80.4	88	2	1.5	10800	26400	1400	2000
52414	54414	54414 U	70	55	150	107	114.2	125	3	1.5	19900	46500	1000	1500
52215	54215	54215 U	75	60	110	47	49.6	57	1.5	1.5	6200	17600	1800	2700
52315	54315	54315 U	75	60	135	79	87.2	95	2.5	1.5	12500	31000	1300	1900
52415	54415	54415 U	75	60	160	115	123	135	3	1.5	20100	47500	950	1400
52216	54216	54216 U	80	65	115	48	51	58	1.5	1.5	6300	18500	1700	2600
52316	54316	54316 U	80	65	140	79	86.2	95	2.5	1.5	13000	33000	1200	1800
52416	54416	54416 U	80	65	170	120	128.4	140	3.5	1.5	21500	52500	900	1400
52217	54217	54217 U	85	70	125	55	59.2	67	1.5	1.5	7650	22300	1600	2400
52317	54317	54317 U	85	70	150	87	95.2	105	2.5	1.5	16400	41500	1100	1700
52417	54417	54417 U	85	65	180	128	138	150	3.5	2	24400	63500	850	1300
52218	54218	54218 U	90	75	135	62	69	76	2	1.5	9050	26200	1400	2200
52318	54318	54318 U	90	75	155	88	97.2	106	2.5	1.5	16900	44000	1100	1600
52418	54418	54418 U	90	70	190	135	143.4	157	3.5	2	26000	70000	800	1200
52220	54220	54220 U	100	85	150	67	72.8	81	2	1.5	10700	31500	1300	1900
52320	54320	54320 U	100	85	170	97	105.4	115	2.5	1.5	18800	50500	1000	1500
52420	54420	54420 U	100	80	210	150	160	176	4	2	29300	83000	710	1100
52222	54222	54222 U	110	95	160	67	71.4	81	2	1.5	10800	33500	1200	1900
52322	54322	54322 U	110	95	190	110	118.4	128	3	1.5	22300	63500	900	1300
52422	-	-	110	90	230	166	-	-	4	2	32500	97500	630	950
52224	54224	54224 U	120	100	170	68	71.6	82	2	2	11200	36500	1200	1800
52324	54324	54324 U	120	100	210	123	131.2	143	3.5	2	25900	78500	800	1200
52424	-	-	120	95	250	177	-	-	5	2.5	38000	118000	600	850
52226	54226	54226 U	130	110	190	80	85.8	96	2.5	2	14600	46500	1100	1600
52326	-	-	130	110	225	130	-	-	3.5	2	27600	86500	750	1100
52426	-	-	130	100	270	192	-	-	5	3	41500	134000	530	800
52228	54228	54228 U	140	120	200	81	86.2	99	2.5	2	14800	48500	1000	1500
52328	-	-	140	120	240	140	-	-	3.5	2	29300	95000	670	1000
52428	-	-	140	110	280	196	-	-	5	3	43500	148000	530	750
52230	54230	54230 U	150	130	215	89	95.6	109	2.5	2	18900	62000	950	1400
52330	-	-	150	130	250	140	-	-	3.5	2	30500	101000	670	1000
52430	-	-	150	120	300	209	-	-	5	3	49000	170000	480	710
52232	54232	54232 U	160	140	225	90	97.4	110	2.5	2	19800	68000	900	1300
52332	-	-	160	140	270	153	-	-	4	2	35500	124000	600	900
52432	-	-	160	130	320	226	-	-	6	3	51000	187000	450	670
