陶瓷軸承、工程塑膠軸承

氧化鋯陶瓷軸承的內外圈及滾動體採用氧化鋯 ZrO2 陶瓷材料。具有耐高溫、耐腐蝕、耐寒性、受力彈性小、抗壓力大、導熱性能差、自重輕、摩擦係數小等優點。含有陶瓷球和軸承鋼圈的陶瓷深溝球軸承,陶瓷軸承具有良好的應急運轉性能,並能夠應付極端情況和高速。陶瓷本身就具有阻擋電流的特性,是用於電動機和電動工具的理想部件。

陶瓷球

精密陶瓷球比金屬球有許多優異的特性,氮化硅 (Si3N4),碳化矽 (SiC),氧化鋁 (AL2O3),氧化鋯 (ZrO2)所製成的精密陶瓷球具有密度小,真圓度佳,高硬度,高轉速,高軔性,耐腐蝕,耐高溫,耐磨損,抗氧化,低膨脹係數。

不鏽鋼軸承

不鏽鋼軸承廣泛應於食品加工、醫療設備、海洋工程、化工設備、電子設備等行業。例如在食品加工設備中,不銹鋼軸承能夠滿足對衛生、耐腐蝕和高負荷承載能力的要求;在醫療設備中,不銹鋼軸承能夠滿足對高精度、高速運轉和耐腐蝕性的要求;在海洋工程中,不鏽鋼軸承能夠在濕潤、高鹽度等惡劣環境中保持穩定性能,不銹鋼軸承通常使用多種類型的不鏽鋼材料,正確選擇材料才能滿足不同的應用需求,常見的不銹鋼軸承使用材料:SUS-304、SUS-316、SUS-316L、SUS-420、SUS-440C 不銹鋼軸承。

精密微型軸承

微小軸承內徑 1mm ~ 9mm 用途廣泛如精密傳動用途及一般傳動使用。微小軸承應用電子器材、散熱風扇、遙控模型、微型電機、手推車運動器材、輸送機、木工刀具、傳動輪等。袖珍軸承具有輕量化之特色用途廣泛、微型滾珠軸承(公制尺寸、英制尺寸)、開放式、帶防塵蓋型及凸緣(法蘭型)等。

深溝滾珠軸承

最常用的滾珠軸承、軌道輪溝以比在溝上轉動的滾珠的半徑稍大的半徑作為圓弧,使滾珠與軌道輪做點之接觸、深溝滾珠軸承可以承受徑向荷重及其合成荷重。由於其構造簡單,很容易得到高精度,故適合於高速運轉。單列深溝球軸承的用途廣泛、軸承設計簡單,為非分離型,適用于高轉速、甚至是非常高的轉速,而且在轉運中非常堅固耐用。軸承分別有不鏽鋼深溝球軸承、單列深溝球軸承、雙列深溝球軸承、帶裝球缺口的單列滿球深溝球軸承。

角接觸滾珠軸承

軸承之鋼珠與內輪及外輪在徑向方面是以某一個角度點來接觸,軸承為非分離狀態,鋼珠數比深溝滾珠軸承還多。保持器的材質為鋼板,高張力黃銅保持器,或工程塑膠保持架,視使用條件之不同選用。軸向荷重限於單一方向,但能承受軸向荷重及徑向荷重、由於軸承承受徑向荷重時會產生軸向分力,所以一般均採用二個對向的組合。複列角接觸滾珠軸承是將單列角接觸滾珠軸承已背面組合而成,故其荷重能力較組合角接觸滾珠軸承小,但是它能以一個軸承同時承受兩方之軸向荷重、徑向荷重、及動量荷重。

自動調心滾珠軸承

將外輪的軌道做成球面,使內輪與滾珠的組合能在外輪內自由傾斜、在於裝配誤差(軸心不一致)時,軸承中心與軸心也能自動地調整,使軸承不致扭傷。因此對於軸承箱之工作,裝備精度較難的長軸,構造簡單的傳動軸適用。若與軸承箱或套筒併用時,更容易地作成軸承裝置。特別適用於那些可能產生相當大的軸撓曲或不對中的軸承應用場合。而且自動調心滾珠軸承在所有的滾動軸承中摩擦最低,即使在高轉速下也能保持較低的溫度。

自動調心滾子軸承(雙列)

此種軸承的外輪軌道面設計成球面,其中心點與軸承的中心點一致。滾子的形狀呈鼓形,與保持器一起安裝在內輪上。在這種設計下,軸承具有調心性,適用於心軸會彎曲或者安裝誤差無法避免的大型機械設備。由於自動調心滾子軸承的滾子與軌道面之間,其接觸方式為線接觸,因此具有極大的徑向負荷能力。另外藉由軌道的球面形狀,讓這種軸承也具有承受軸向荷重的能力。

圓筒滾子軸承

滾子軸承構造大部分是帶有一個保持架的單列軸承。滿滾子軸承適用於中速下非常重的徑向載荷。由於其內輪、外輪及滾子呈線接觸的狀態,其徑向負荷能力較大,也適用於高速回轉,但避免發生如因溫度變化引起的軸之伸縮,或因裝配誤差引起的軸與軸承箱之軸向位移等所導致的荷重。

圓錐滾子軸承

軸承的設計是內輪及外輪的軌道與滾子三者成為一個切頭的圓錐形,各自的圓錐頂點集中在軸線上的一點,沿著內輪的大緣內部滾動。單列圓錐滾子軸承能承受徑向荷重與軸向荷重。承受純徑向荷重或兩方向軸向荷重時,必須使用兩個相對的軸承,或複列或四列的圓錐滾子軸承。

止推滾珠軸承

裝在軸上的軌道稱為內輪,裝在軸承箱者稱為外輪。內輪及外輪都有供滾珠滾動的圓弧狀溝。這種軸承箱僅能承受一方向軸向荷重的單式軸承,及支持兩方向軸向荷重的複式軸承。複式止推滾珠軸承之輪是由裝在軸上的肩環、套環及螺栓等使之固定於軸上。雙向推力滾珠軸承由一個軸圈、兩個軸承座圈、以及兩個球與保持架推力元件所組成。軸承是可分離的,所以安裝簡單,各部分可以分開安裝。

滾針止推軸承

推力軸承是經精密加工的保持架與滾子搭配,能在小空間裡使用,而且具備承受重負載能力的高剛性軸承。此款軸承有使用針狀滾子的推力滾針軸承與使用圓柱滾子的推力滾子軸承及各種軌道輪,可根據工作條件選用。如果機械的軸承安裝面經過熱處理和磨削精加工能作為軌道面使用,則可不要軌道輪,可更加小型化。

單向軸承、單向離合器

單向軸承又稱單向離合器,單向軸承的飛輪外殼,可以包含滾子,滾子離合器、滾針或滾珠,其滾動座的形狀使它只能向一個方向滾動,而在另一個方向上會產生很大的阻力,單向軸承只能單一方向傳動。滾子式飛輪軸承、滾子離合器,使用兩排滾子軸承支撐,它是一個獨立的防塵裝置,提供潤滑脂潤滑。CSK/CSK… 2RS 滾珠式單向軸承、CSK… P/CSK… PP/CSK… P-2RS 滾珠式帶鍵槽單向離合器、ASK 滾子式飛輪軸承、ASNU 內置滾子飛輪軸承、DC 飛輪保持器、DC-RACES 飛輪座圈。

CSK/CSK..2RS 滾珠式單向軸承、CSK..P/CSK..PP/CSK..P-2RS 滾珠式帶鍵槽單向離合器、ASK 滾子式飛輪軸承、ASNU 內置滾子飛輪軸承、DC 飛輪保持架、DC-RACES 飛輪座圈。

精密工具機專用軸承

適用於高轉速、高精度、精密工具機、精密機床。滾珠螺桿之回轉部要使用各種軸承來支持,精密滾珠螺桿支持用軸承是一種角接觸止推滾珠軸承,其接觸角為 60 度,珠數比角接觸滾珠軸承多。TAC…B 系列角接觸球軸承的球和內圈、外圈的滾道在徑向有個角度可以接觸。在單個使用時,軸向載荷僅限於單一方向,適用於承受軸向載荷和徑向載荷的合成載荷。

針狀軸承

針狀軸承是一種斷面高度小但能承受高負載之軸承。因外輪硬度高,就算是輕合金軸承箱,亦可以簡便的使用。此型軸承可提供英制及公制兩種系列,各系列均有保持器型及滿滾珠型。可便利的提供各種不同使用情形選用。分離保持器型針狀軸承結合內輪、外輪與可分離之針狀保持器。它們可以很容易的拆解。

滾針軸承 TA、TLA、BA、KT、HK、NK、NA、RNA、NKIS、BK、NKIA、NKIB、NAST、NATR、NATV、RSTO、STO、PNA、RPNA、NKX、NX、KR、KRV、KRVE、NUTR。

軸承套筒、螺絲套筒

軸承零組件、易於安裝的套筒用於固定帶可套入滑動軸或階梯軸的錐形孔的軸承。緊定套是常用部件,可將圓錐孔軸承固定在圓柱形安裝面,可以用在光軸或階梯軸上。

端桿球面軸承

端桿軸承又稱魚眼軸承,端桿軸承分為崁入式給油型及無給油型兩種,均為自動調心球面滑動軸承,能同時承受高徑向負荷及兩個方向之軸向負荷。

凸輪從動軸承

凸輪從動軸承是在外圈裝入了針狀滾子的帶連桿的軸承,是為外圈旋轉用所設計的摩擦係數小、旋轉性能優異的軸承為了有效增加負載域,此款軸承的徑向間隙設計得比一般滾針軸承小。因此能減緩衝擊負荷,獲得穩定的長壽命。

滾針軸承用內圈鋼套

內圈鋼套是經過熱處理後進行高精度磨削加工而成。通常,針狀滾子軸承會將經過熱處理和磨削精加工後的軸作為軌道面使用。如果軸的表面無法加工到規定的硬度或光潔度時,則使用該內圈。內圈分為衝壓外圈型滾針軸承用內圈和通用內圈,雙方都有各種尺寸。當軸沿著軸向移動時,或與軸承連接使用密封墊片時,可選擇使用寬幅內圈。內圈也可作為襯套使用,無需再進行加工,可節省成本。

交叉滾子軸承

IKO 交叉滾子軸承是在內圈和外圈之間正交配置滾子,是一款緊湊型結構的軸承。滾動面為線接觸,因此軸承負荷引起的彈性變位元極小,且能同時承載徑向負荷、軸向負荷及力矩等複雜的負荷。此款軸承被廣泛用於需要小型高剛性和高旋轉精度的產業用機器人、機械手臂、機床及醫療設備等的旋轉部。

萬向滾珠

萬向滾珠輸送原理是利用滾珠進行輸送的一種無動力輸送與傳動。由於物品在滾珠上可沿任何方向輸送與傳動,因此被稱為萬向滾珠輸送與傳動。該輸送與傳動常被用於輸送底面平整、光滑的物品。不適合輸送底面凹凸不平,以及軟底的輸送。萬向滾珠輸送與傳動安全既方便,傳動靈活,性能可靠,維護簡單。

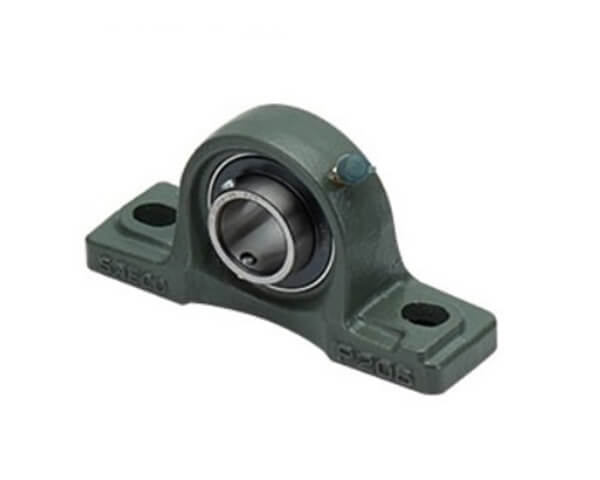

連座軸承

連座軸承是結合滾珠軸承及軸承座而成,其優點為裝置簡單,能有效降低製作成本,且可自動調整中心,適用於所有產業機械。常見的軸承固定座材質包括:合金鑄鐵、球墨鑄鐵、沖壓鋼板、不鏽鋼、工程塑膠、鑄鋼等。除一般基礎款之外,依材質可分為不鏽鋼連座軸承及工程塑膠連座軸承。不鏽鋼連座軸承具抗腐蝕性、不易生鏽等特性,工程塑膠軸承具自潤滑與耐磨損等特性,兩者皆可加裝防塵蓋,增強防水、防塵性。連座軸承適用於食品、醫藥、環保、衛生、化工、包裝等產業機械。

線性滑軌

線性滑軌,平滑的滾動運動方式,摩擦係數特別小,尤其靜摩擦力與動摩擦力的差距很小,即使在微量進給時也不會有空轉打滑的現象,解析能力與重現性最佳,因此可以實現 µm 級的定位精度,可同時承受徑向、反徑向與橫方向的負荷,並保持其行走精度,同時可輕易地藉由施于預壓與增加滑塊數量,就可以提高其剛性與負荷能力。

交叉滾子導軌

交叉滾柱導軌為具有行程限制的直線導軌,當中的精密滾子會交替正交。此產品提供高剛性且靈活的直線運動,特別適用於要求高剛性且靈活運動的直線引導。

軸心式滑軌

軸心式滑軌之滑塊、軸心支持座,材質為鋁合金,加工後表面經陽極處理,不僅外型美觀且具耐蝕性,再加上軸心鍍硬鉻不生鏽故具有優異的防鏽效果。具輕量化、耐蝕性、互換性、組裝容易等特性,應用在各種機械設備上,可發揮最大的性能,達到省力化、輕巧化、自動化的最大經濟效益。

直線軸承

直線襯套由外筒、鋼珠、鋼珠保持器與兩端扣環所組成,與軸滾動接觸做軸向無限直線運動的高精度直線導向裝置,外筒上緊湊地裝有保持器、鋼球等,且尺寸豐富齊全。保持器裝置於外筒之內,由兩端扣環固定,使鋼珠在軌道面重複循環而不至脫落。外筒經充分的熱處理而達到相當的硬度,以確保運動時的安全性與壽命。鋼珠保持器由樹脂成形,它可以減少鋼珠與保持器間之噪音與磨耗,容許使用溫度為 80°C 以內。

銅合金自潤軸承

固體潤滑軸承的基體應根據軸承自身的情況條件而定。常用的材料有高力黃銅、錫青銅、鑄鐵等多種合金,鑲入的固體潤滑材料主要以天然黑鉛、人工石墨、MOS2 以及以 PTFE 為基體的兩大品種。根據軸承自身情況條件,通過不同金屬基體和鑲入固體潤滑劑的組合,可保證產品能滿足各種溫度、負荷、運動和介質等情況條件的特殊需要,並保證穩定可靠的工作。

自潤軸承

該產品是以鋼板為基體,中間燒結球形青銅粉,表面軋制聚四氟乙烯 PTFE 和鉛的混合物,由捲製而成的滑動軸承。具有摩擦係數小、耐磨、抗腐蝕性好和無油潤滑的特點。提供較好的自潤滑、耐磨損、低摩擦等性能。使用該產品能降低成本、減少機械體積,避免咬軸現象和降低機械噪音等優點。

軸心、鍍鉻軸心

直線軸承專用軸心、線性軸承專用軸心的使用,容易構成高精度的直線運動,與線性軸承的搭配能兼顧軸承內輪的功能。軸心的品質及精度則左右著線性軸承之性能。軸心在各使用條件下也能維持穩定的機能。不論是回轉運動或直線與回轉的復合運動也一樣能保證完美的性能。

軸心固定座

軸心支撐座搭配軸心使用,材質選用鋁合金,表面經陽極處理防鏽,體積輕、強度高、承受力量大,安裝部上有一字溝,因此可以用螺栓牢固鎖緊。

滾珠螺桿

滾珠螺桿其運轉是靠螺帽內的鋼珠做滾動運動,比傳統滑動螺桿有更高的效率,所需的扭距只需有傳統滑動螺桿的1/3以下。所以可輕易地將直線運動轉變為回轉運動,溝槽形狀,使鋼珠與溝槽能有最佳接觸以便輕易運動。若加入適當的預壓力,消除軸方向間隙,可使滾珠螺桿有更佳的剛性,減少滾珠和螺帽、螺桿間的彈性變形,達到更高的精度。

精密螺桿固定座、精密螺桿支撐座

滾珠螺桿支撐座包含固定端與支撐端,固定端可選用斜角滾珠軸承,依需求調整成輕預壓、中預壓或重預壓。螺桿支撐座的功能是提高軸的旋轉精度與剛性,防止軸在運轉過程形成之震動與異音,並防止軸承靜止時的震動與碰撞痕。

聯軸器

聯軸器為連結兩個不同的旋轉體(電動機軸、滾珠螺桿等)用以傳導扭矩的零件。可吸收旋轉體之間產生的軸線偏心(偏心、偏角、軸向位移)來降低組裝調整的負擔。若承受了無法預期的過量負荷時,會以讓本體斷裂的方式,解除旋轉體之間的連結,藉以保護高價的動力部及全體裝置。最適用於滾珠螺桿等需要高速、高精密度之用途。

萬向接頭、十字接頭

萬向接頭是連接兩軸相交的運動接頭,主動件、從動件、與十字接頭間彼此以旋轉接頭連接,使剛桿能轉向往任何方向。應用於長距離動力輸送,可以克服中心軸不容易對齊或在動力傳遞過程中,震動較大的地方。

C 型扣環、卡環、擋圈

C 型扣環主要功能為固定安裝在凹槽中的擋件,避免其鬆脫或晃動,達到固定的效果,根據不同的應用,可以選擇不同的形狀,如 S 系列軸用扣環,R 系列孔用扣環,更可以根據不同使用環境,選擇合適的材質及表面塗層。

油封、O 型環

機械油封最重要的部分,是密封材料及油封型式,須依據各種不同密封的條件,選擇正確合適的密封材料與油封型式,常見的油封材質:丁腈橡膠 (NBR)、氟素橡膠 (VITON)、矽氧橡膠 (SILICON)。O 型環能符合各種靜態或動態應用要求,O 型環可以作為密封元件,也可用作液壓滑動密封、防塵圈、動力傳動帶(皮帶)的施力元件。
