角接觸滾珠軸承

角接觸軸承(單列、配對)、雙列斜角滾珠軸承、精密滾珠螺桿支撐座用軸承。

軸承之鋼珠與內輪及外輪在徑向方面是以某一個角度點來接觸，軸承為非分離狀態，鋼珠數比深溝滾珠軸承還多。保持器的材質為鋼板，高張力黃銅保持器，或工程塑膠保持架，視使用條件之不同選用。軸向荷重限於單一方向，但能承受軸向荷重及徑向荷重、由於軸承承受徑向荷重時會產生軸向分力，所以一般均採用二個對向的組合。複列角接觸滾珠軸承是將單列角接觸滾珠軸承已背面組合而成，故其荷重能力較組合角接觸滾珠軸承小，但是它能以一個軸承同時承受兩方之軸向荷重、徑向荷重、及動量荷重。

79 系列角接觸軸承

70 系列角接觸軸承

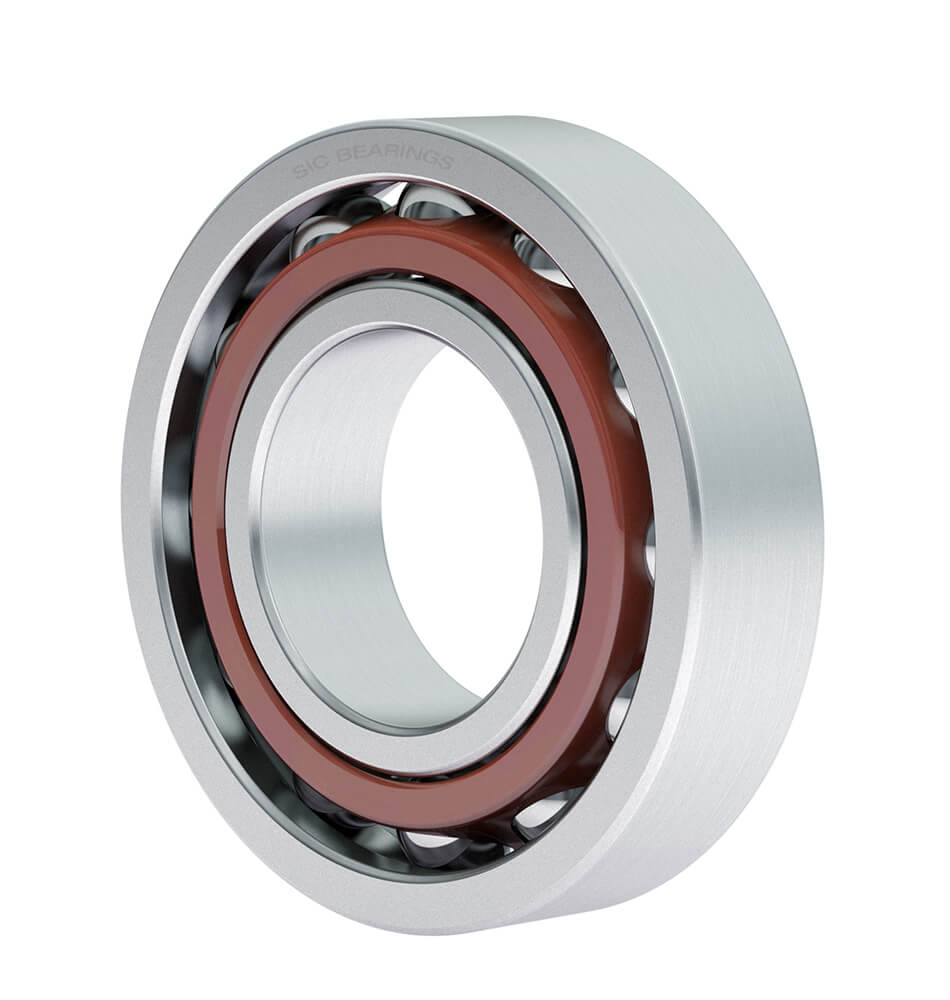

72 系列角接觸軸承

73 系列角接觸軸承

角接觸滾珠軸承 79, 70, 72, 73 系列

接觸角 30° A

接觸角 25° A5, AC

接觸角 40° B

接觸角 15° C

角接觸軸承(單列、配對)

單列角接觸軸承、DB 背面組合、DF 正面組合、DT 並排組合

單列接觸角軸承

DB 背面組合

DF 正面組合

DT 並排組合

單列軸承型號				主要尺寸 (m/m)					基本額定荷重 (kgf)		極限轉速 (RPM)		作用點位置 a (m/m)	重量 (kg) 單列
單列	配對代號			d	D	B	r	r1	C	C₀	酯潤滑	油潤滑	作用點位置 a (m/m)	重量 (kg) 單列
7900 A5	DB	DF	DT	10	22	6	0.3	0.15	294	148	40000	56000	6.7	0.009
7900 C	DB	DF	DT	10	22	6	0.3	0.15	305	155	48000	63000	5.1	0.009
7000 A	DB	DF	DT	10	26	8	0.5	0.3	395	224	24000	32000	9.2	0.02
7000 B	DB	DF	DT	10	26	8	0.5	0.3	365	201	22000	30000	11.6	0.02
7000 C	DB	DF	DT	10	26	8	0.5	0.3	415	245	41000	56000	6.4	0.019
7200 A	DB	DF	DT	10	30	9	1	0.5	425	253	22000	30000	10.3	0.031
7200 B	DB	DF	DT	10	30	9	1	0.5	390	226	20000	28000	12.9	0.031
7200 C	DB	DF	DT	10	30	9	1	0.5	425	250	36000	50000	7.2	0.03
7300 A	DB	DF	DT	10	35	11	1	0.5	730	435	20000	26000	12	0.054
7300 B	DB	DF	DT	10	35	11	1	0.5	685	390	18000	24000	14.9	0.054
7300 C	DB	DF	DT	10	35	11	1	0.5	760	475	32000	44000	8.5	0.052
7901 A5	DB	DF	DT	12	24	6	0.3	0.15	325	181	38000	53000	7.2	0.011
7901 C	DB	DF	DT	12	24	6	0.3	0.15	340	189	45000	63000	5.4	0.011
7001 A	DB	DF	DT	12	28	8	0.5	0.3	425	252	22000	30000	9.8	0.022
7001 B	DB	DF	DT	12	28	8	0.5	0.3	390	226	20000	28000	12.4	0.022
7001 C	DB	DF	DT	12	28	8	0.5	0.3	455	275	37000	50000	6.7	0.021
7201 A	DB	DF	DT	12	32	10	1	0.5	630	385	20000	27000	11.4	0.038
7201 B	DB	DF	DT	12	32	10	1	0.5	585	350	18000	24000	14.2	0.038
7201 C	DB	DF	DT	12	32	10	1	0.5	620	380	34000	45000	7.9	0.037
7301 A	DB	DF	DT	12	37	12	1.5	0.8	725	430	18000	24000	13.1	0.064
7301 B	DB	DF	DT	12	37	12	1.5	0.8	695	400	16000	22000	16.3	0.064
7301 C	DB	DF	DT	12	37	12	1.5	0.8	780	480	30000	40000	9.3	0.061
7902 A5	DB	DF	DT	15	28	7	0.3	0.15	465	258	32000	43000	8.5	0.015
7902 C	DB	DF	DT	15	28	7	0.3	0.15	485	270	38000	53000	6.4	0.015
7002 A	DB	DF	DT	15	32	9	0.5	0.3	450	283	19000	24000	11.3	0.031
7002 B	DB	DF	DT	15	32	9	0.5	0.3	410	253	17000	23000	14.4	0.031
7002 C	DB	DF	DT	15	32	9	0.5	0.3	490	310	32000	43000	7.6	0.03
7202 A	DB	DF	DT	15	35	11	1	0.5	675	435	18000	24000	12.8	0.048
7202 B	DB	DF	DT	15	35	11	1	0.5	620	390	16000	22000	16	0.048
7202 C	DB	DF	DT	15	35	11	1	0.5	680	435	30000	40000	8.8	0.046
7302 A	DB	DF	DT	15	42	13	1.5	0.8	1050	685	16000	21000	14.7	0.087
7302 B	DB	DF	DT	15	42	13	1.5	0.8	975	615	14000	19000	18.5	0.087
7302 C	DB	DF	DT	15	42	13	1.5	0.8	1030	675	26000	35000	10.3	0.083
7903 A5	DB	DF	DT	17	30	7	0.3	0.15	486	286	30000	40000	9	0.017
7903 C	DB	DF	DT	17	30	7	0.3	0.15	510	299	34000	48000	6.6	0.017
7003 A	DB	DF	DT	17	35	10	0.5	0.3	480	310	17000	22000	12.5	0.041
7003 B	DB	DF	DT	17	35	10	0.5	0.3	435	279	15000	21000	15.9	0.041
7003 C	DB	DF	DT	17	35	10	0.5	0.3	520	345	28000	38000	8.5	0.039
7203 A	DB	DF	DT	17	40	12	1	0.5	845	560	16000	21000	14.3	0.07
7203 B	DB	DF	DT	17	40	12	1	0.5	795	500	14000	19000	17.9	0.07
7203 C	DB	DF	DT	17	40	12	1	0.5	855	555	26000	35000	9.8	0.066
7303 A	DB	DF	DT	17	47	14	1.5	0.8	1250	830	14000	19000	16.3	0.12
7303 B	DB	DF	DT	17	47	14	1.5	0.8	1160	750	13000	17000	20.4	0.12
7303 C	DB	DF	DT	17	47	14	1.5	0.8	1240	820	22000	31000	11.3	0.112
7904 A5	DB	DF	DT	20	37	9	0.3	0.15	675	410	24000	32000	11.1	0.036
7904 C	DB	DF	DT	20	37	9	0.3	0.15	710	430	28000	38000	8.3	0.036
7004 A	DB	DF	DT	20	42	12	1	0.5	805	550	15000	19000	14.9	0.072
7004 B	DB	DF	DT	20	42	12	1	0.5	735	490	13000	18000	19	0.072
7004 C	DB	DF	DT	20	42	12	1	0.5	870	605	24000	32000	10.2	0.068
7204 A	DB	DF	DT	20	47	14	1.5	0.8	1140	770	13000	18000	16.7	0.11
7204 B	DB	DF	DT	20	47	14	1.5	0.8	1040	690	12000	16000	21	0.11
7204 C	DB	DF	DT	20	47	14	1.5	0.8	1140	770	22000	30000	11.5	0.105
7304 A	DB	DF	DT	20	52	15	2	1	1470	995	13000	17000	18	0.15
7304 B	DB	DF	DT	20	52	15	2	1	1370	895	11000	15000	22.5	0.15
7304 C	DB	DF	DT	20	52	15	2	1	1450	980	20000	28000	12.3	0.144
7905 A5	DB	DF	DT	25	42	9	0.3	0.15	760	525	20000	28000	12.3	0.043
7905 C	DB	DF	DT	25	42	9	0.3	0.15	800	555	24000	34000	9	0.043
7005 A	DB	DF	DT	25	47	12	1	0.5	845	600	13000	17000	16.4	0.083
7005 B	DB	DF	DT	25	47	12	1	0.5	765	540	11000	15000	21.1	0.083
7005 C	DB	DF	DT	25	47	12	1	0.5	915	665	20000	28000	10.8	0.079
7205 A	DB	DF	DT	25	52	15	1.5	0.8	1280	930	12000	15000	18.7	0.135
7205 B	DB	DF	DT	25	52	15	1.5	0.8	1160	830	10000	14000	23.6	0.135
7205 C	DB	DF	DT	25	52	15	1.5	0.8	1300	945	19000	26000	12.7	0.13
7305 A	DB	DF	DT	25	62	17	2	1	2060	1500	10000	14000	21.2	0.245
7305 B	DB	DF	DT	25	62	17	2	1	1910	1340	9000	12000	26.7	0.245
7305 C	DB	DF	DT	25	62	17	2	1	2070	1490	17000	23000	14.3	0.228
7906 A5	DB	DF	DT	30	47	9	0.3	0.15	800	605	18000	24000	13.5	0.049
7906 C	DB	DF	DT	30	47	9	0.3	0.15	845	640	22000	28000	9.7	0.049
7006 A	DB	DF	DT	30	55	13	1.5	0.8	1090	825	11000	14000	18.8	0.12
7006 B	DB	DF	DT	30	55	13	1.5	0.8	985	735	9600	13000	24.3	0.12
7006 C	DB	DF	DT	30	55	13	1.5	0.8	1190	910	17000	24000	12.2	0.115
7206 A	DB	DF	DT	30	62	16	1.5	0.8	1770	1330	10000	13000	21.4	0.21
7206 B	DB	DF	DT	30	62	16	1.5	0.8	1610	1190	8500	12000	27.2	0.21
7206 C	DB	DF	DT	30	62	16	1.5	0.8	1810	1360	16000	22000	14.2	0.196
7306 A	DB	DF	DT	30	72	19	2	1	2630	1960	9000	12000	24.3	0.36
7306 B	DB	DF	DT	30	72	19	2	1	2410	1800	8000	11000	30.8	0.36
7306 C	DB	DF	DT	30	72	19	2	1	2640	1960	14000	20000	16.3	0.34
7907 A5	DB	DF	DT	35	55	10	0.6	0.3	1170	885	15000	20000	15.5	0.074
7907 C	DB	DF	DT	35	55	10	0.6	0.3	1230	930	18000	24000	11	0.074
7007 A	DB	DF	DT	35	62	14	1.5	0.8	1370	1090	9500	12000	21	0.16
7007 B	DB	DF	DT	35	62	14	1.5	0.8	1240	975	8000	11000	27.3	0.16
7007 C	DB	DF	DT	35	62	14	1.5	0.8	1500	1210	15000	20000	13.5	0.153
7207 A	DB	DF	DT	35	72	17	2	1	2330	1820	8500	11000	24	0.295
7207 B	DB	DF	DT	35	72	17	2	1	2130	1620	7500	10000	30.9	0.295
7207 C	DB	DF	DT	35	72	17	2	1	2380	1850	14000	19000	15.7	0.28
7307 A	DB	DF	DT	35	80	21	2.5	1.2	3150	2440	8000	10000	27.2	0.475
7307 B	DB	DF	DT	35	80	21	2.5	1.2	2880	2190	7100	9500	34.5	0.475
7307 C	DB	DF	DT	35	80	21	2.5	1.2	3150	2450	13000	17000	18.2	0.455
7908 A5	DB	DF	DT	40	62	12	0.6	0.3	1460	1140	14000	18000	17.9	0.11
7908 C	DB	DF	DT	40	62	12	0.6	0.3	1540	1200	16000	22000	12.8	0.109
7008 A	DB	DF	DT	40	68	15	1.5	0.8	1470	1250	8500	11000	23.1	0.198
7008 B	DB	DF	DT	40	68	15	1.5	0.8	1320	1110	7500	10000	30.2	0.198
7008 C	DB	DF	DT	40	68	15	1.5	0.8	1610	1380	13000	18000	14.7	0.189
7208 A	DB	DF	DT	40	80	18	2	1	2770	2260	7500	10000	26.4	0.38
7208 B	DB	DF	DT	40	80	18	2	1	2520	2020	6700	9000	34.1	0.38
7208 C	DB	DF	DT	40	80	18	2	1	2850	2310	12000	17000	17	0.36
7308 A	DB	DF	DT	40	90	23	2.5	1.2	3800	3050	7100	9000	30.4	0.66
7308 B	DB	DF	DT	40	90	23	2.5	1.2	3500	2740	6300	8500	38.7	0.66
7308 C	DB	DF	DT	40	90	23	2.5	1.2	3850	3050	11000	15000	20.2	0.62
7909 A5	DB	DF	DT	45	68	12	0.6	0.3	1540	1290	12000	17000	19.2	0.13
7909 C	DB	DF	DT	45	68	12	0.6	0.3	1630	1360	14000	20000	13.6	0.129
7009 A	DB	DF	DT	45	75	16	1.5	0.8	1740	1510	7500	10000	25.3	0.25
7009 B	DB	DF	DT	45	75	16	1.5	0.8	1570	1350	6700	9000	33.2	0.25
7009 C	DB	DF	DT	45	75	16	1.5	0.8	1910	1670	12000	16000	16	0.24
7209 A	DB	DF	DT	45	85	19	2	1	3100	2570	7100	9000	28.4	0.43
7209 B	DB	DF	DT	45	85	19	2	1	2830	2300	6300	8500	36.7	0.43
7209 C	DB	DF	DT	45	85	19	2	1	3200	2630	11000	15000	18.2	0.41
7309 A	DB	DF	DT	45	100	25	2.5	1.2	4950	4100	6300	8500	33.6	0.875
7309 B	DB	DF	DT	45	100	25	2.5	1.2	4600	3500	5600	7500	42.8	0.875
7309 C	DB	DF	DT	45	100	25	2.5	1.2	5000	4100	10000	14000	22.2	0.83
7910 A5	DB	DF	DT	50	72	12	0.6	0.3	1630	1450	11000	15000	20.2	0.132
7910 C	DB	DF	DT	50	72	12	0.6	0.3	1720	1530	13000	18000	14.2	0.13
7010 A	DB	DF	DT	50	80	16	1.5	0.8	1850	1700	7100	9000	26.8	0.272
7010 B	DB	DF	DT	50	80	16	1.5	0.8	1660	1520	6300	8500	35.3	0.272
7010 C	DB	DF	DT	50	80	16	1.5	0.8	2040	1880	11000	15000	16.7	0.26
7210 A	DB	DF	DT	50	90	20	2	1	3250	2780	6300	8500	30.3	0.485
7210 B	DB	DF	DT	50	90	20	2	1	2930	2450	5600	8000	39.3	0.485
7210 C	DB	DF	DT	50	90	20	2	1	3350	2860	10000	14000	19.4	0.465
7310 A	DB	DF	DT	50	110	27	3	1.5	5800	4850	5600	7500	36.8	1.15
7310 B	DB	DF	DT	50	110	27	3	1.5	5400	4350	5000	6700	46.9	1.15
7310 C	DB	DF	DT	50	110	27	3	1.5	5850	4900	9000	13000	24.2	1.08
7911 A5	DB	DF	DT	55	80	13	1	0.6	1840	1710	10000	14000	22.2	0.184
7911 C	DB	DF	DT	55	80	13	1	0.6	1950	1810	12000	16000	15.5	0.182
7011 A	DB	DF	DT	55	90	18	2	1	2440	2240	6300	8500	29.9	0.4
7011 B	DB	DF	DT	55	90	18	2	1	2190	2000	5600	7500	39.4	0.4
7011 C	DB	DF	DT	55	90	18	2	1	2670	2480	10000	14000	18.7	0.38
7211 A	DB	DF	DT	55	100	21	2.5	1.2	4000	3500	6000	7500	33	0.635
7211 B	DB	DF	DT	55	100	21	2.5	1.2	3600	3150	5300	7100	42.9	0.635
7211 C	DB	DF	DT	55	100	21	2.5	1.2	4150	3600	9500	13000	20.9	0.61
7311 A	DB	DF	DT	55	120	29	3	1.5	6300	5200	5000	7000	40	1.6
7311 B	DB	DF	DT	55	120	29	3	1.5	5800	4700	4500	6300	51.9	1.6
7311 C	DB	DF	DT	55	120	29	3	1.5	6750	5750	8500	11000	26.2	1.37
7912 A5	DB	DF	DT	60	85	13	1	0.6	1870	1810	9500	13000	23.4	0.197
7912 C	DB	DF	DT	60	85	13	1	0.6	1980	1910	11000	15000	16.2	0.194
7012 A	DB	DF	DT	60	95	18	2	1	2500	2370	6000	7500	31.4	0.425
7012 B	DB	DF	DT	60	95	18	2	1	2240	2120	5300	7100	41.5	0.425
7012 C	DB	DF	DT	60	95	18	2	1	2750	2630	9500	13000	19.4	0.405
7212 A	DB	DF	DT	60	110	22	2.5	1.2	4850	4300	5300	7100	35.7	0.82
7212 B	DB	DF	DT	60	110	22	2.5	1.2	4400	3850	4800	6300	46.6	0.82
7212 C	DB	DF	DT	60	110	22	2.5	1.2	5050	4450	8500	12000	22.4	0.78
7312 A	DB	DF	DT	60	130	31	3.5	2	7200	6050	4800	6300	43.1	2
7312 B	DB	DF	DT	60	130	31	3.5	2	6650	5450	4300	5600	55.2	2
7312 C	DB	DF	DT	60	130	31	3.5	2	7750	6650	7500	10000	28.2	1.72
7913 A5	DB	DF	DT	65	90	13	1	0.6	1940	1980	9000	12000	24.6	0.211
7913 C	DB	DF	DT	65	90	13	1	0.6	2060	2090	10000	14000	16.9	0.208
7013 A	DB	DF	DT	65	100	18	2	1	2640	2630	5600	7100	32.8	0.455
7013 B	DB	DF	DT	65	100	18	2	1	2370	2350	4800	6700	43.6	0.455
7013 C	DB	DF	DT	65	100	18	2	1	2910	2920	9000	12000	20	0.435
7213 A	DB	DF	DT	65	120	23	2.5	1.2	5500	5100	4800	6500	38.4	1
7213 B	DB	DF	DT	65	120	23	2.5	1.2	5000	4600	4300	6000	50.2	1
7213 C	DB	DF	DT	65	120	23	2.5	1.2	5750	5300	8000	11000	23.9	0.975
7313 A	DB	DF	DT	65	140	33	3.5	2	8200	6950	4300	5800	46.3	2.47
7313 B	DB	DF	DT	65	140	33	3.5	2	7500	6250	4000	5300	59.4	2.47
7313 C	DB	DF	DT	65	140	33	3.5	2	8750	7650	7100	9500	30.2	2.12
7914 A5	DB	DF	DT	70	100	16	1	0.6	2710	2680	8000	11000	27.8	0.341
7914 C	DB	DF	DT	70	100	16	1	0.6	2870	2830	9500	13000	19.4	0.338
7014 A	DB	DF	DT	70	110	20	2	1	3350	3350	5000	6700	36	0.625
7014 B	DB	DF	DT	70	110	20	2	1	3000	2970	4500	6000	47.8	0.625
7014 C	DB	DF	DT	70	110	20	2	1	3700	3700	8000	11000	22	0.6
7214 A	DB	DF	DT	70	125	24	2.5	1.2	6000	5600	4500	6300	40.3	1.1
7214 B	DB	DF	DT	70	125	24	2.5	1.2	5400	5000	4100	5600	52.8	1.1
7214 C	DB	DF	DT	70	125	24	2.5	1.2	6250	5800	7500	10000	25.1	1.07
7314 A	DB	DF	DT	70	150	35	3.5	2	9200	7950	4000	5300	49.5	3
7314 B	DB	DF	DT	70	150	35	3.5	2	8450	7100	3600	5000	63.5	3
7314 C	DB	DF	DT	70	150	35	3.5	2	9850	8700	6700	9000	32.2	2.57
7915 A5	DB	DF	DT	75	105	16	1	0.6	2750	2820	7500	10000	29	0.355
7915 C	DB	DF	DT	75	105	16	1	0.6	2910	2980	9000	12000	20.1	0.357
7015 A	DB	DF	DT	75	115	20	2	1	3400	3500	4800	6300	37.4	0.66
7015 B	DB	DF	DT	75	115	20	2	1	3050	3150	4300	5600	49.9	0.66
7015 C	DB	DF	DT	75	115	20	2	1	3750	3900	7500	10000	22.7	0.63
7215 A	DB	DF	DT	75	130	25	2.5	1.2	5950	5650	4300	5800	42.3	1.37
7215 B	DB	DF	DT	75	130	25	2.5	1.2	5400	5000	4000	5300	55.4	1.37
7215 C	DB	DF	DT	75	130	25	2.5	1.2	6500	6200	7100	9500	26.2	1.17
7315 A	DB	DF	DT	75	160	37	3.5	2	10000	8950	3800	5000	52.7	3.6
7315 B	DB	DF	DT	75	160	37	3.5	2	9200	8050	3400	4800	67.6	3.6
7315 C	DB	DF	DT	75	160	37	3.5	2	10700	9850	6300	8500	34.2	3.1
7916 A5	DB	DF	DT	80	110	16	1	0.6	2790	2960	7100	10000	30.2	0.38
7916 C	DB	DF	DT	80	110	16	1	0.6	2960	3150	8500	12000	20.7	0.376
7016 A	DB	DF	DT	80	125	22	2	1	4200	4300	4300	6000	40.6	0.88
7016 B	DB	DF	DT	80	125	22	2	1	3750	3800	3800	5300	54	0.88
7016 C	DB	DF	DT	80	125	22	2	1	4600	4750	7100	9500	24.7	0.84
7216 A	DB	DF	DT	80	140	26	3	1.5	6700	6250	4000	5400	44.9	1.67
7216 B	DB	DF	DT	80	140	26	3	1.5	6050	5600	3600	5000	59	1.67
7216 C	DB	DF	DT	80	140	26	3	1.5	7300	6900	6700	9000	27.7	1.43
7316 A	DB	DF	DT	80	170	39	3.5	2	10800	10000	3600	4800	55.9	4.25
7316 B	DB	DF	DT	80	170	39	3.5	2	9950	9000	3200	4300	71.8	4.25
7316 C	DB	DF	DT	80	170	39	3.5	2	11600	11000	6000	8000	36.2	3.65
7917 A5	DB	DF	DT	85	120	18	1.1	0.6	3750	3900	6700	9000	32.9	0.541
7917 C	DB	DF	DT	85	120	18	1.1	0.6	3950	4150	8000	11000	22.7	0.534
7017 A	DB	DF	DT	85	130	22	2	1	4300	4500	4300	5600	42	0.925
7017 B	DB	DF	DT	85	130	22	2	1	3850	4000	3600	5000	56.1	0.925
7017 C	DB	DF	DT	85	130	22	2	1	4700	5000	6700	9000	25.4	0.885
7217 A	DB	DF	DT	85	150	28	3	1.5	7750	7350	3800	5000	48.1	2.08
7217 B	DB	DF	DT	85	150	28	3	1.5	7000	6550	3400	4500	63	2.08
7217 C	DB	DF	DT	85	150	28	3	1.5	8400	8100	6300	8500	29.7	1.78
7317 A	DB	DF	DT	85	180	41	4	2	11700	11200	3400	4500	59	5.05
7317 B	DB	DF	DT	85	180	41	4	2	10900	10000	3000	4000	75.9	5.05
7317 C	DB	DF	DT	85	180	41	4	2	12500	12300	5300	7500	38.2	4.3
7918 A5	DB	DF	DT	90	125	18	1.1	0.6	4000	4450	6300	8500	34.1	0.56
7918 C	DB	DF	DT	90	125	18	1.1	0.6	4250	4700	7500	10000	23.4	0.563
7018 A	DB	DF	DT	90	140	24	2.5	1.2	5100	5350	3800	5300	45.2	1.2
7018 B	DB	DF	DT	90	140	24	2.5	1.2	4600	4750	3400	4800	60.2	1.2
7018 C	DB	DF	DT	90	140	24	2.5	1.2	5600	5900	6300	8500	27.4	1.15
7218 A	DB	DF	DT	90	160	30	3	1.5	8800	8500	3600	4800	51.3	2.55
7218 B	DB	DF	DT	90	160	30	3	1.5	8000	7600	3200	4300	67.3	2.55
7218 C	DB	DF	DT	90	160	30	3	1.5	9600	9400	5800	8000	31.7	2.18
7318 A	DB	DF	DT	90	190	43	4	2	12600	12400	3200	4300	62.2	5.85
7318 B	DB	DF	DT	90	190	43	4	2	11500	11100	2800	3800	80	5.85
7318 C	DB	DF	DT	90	190	43	4	2	13500	13700	5000	7100	40.2	5
7919 A5	DB	DF	DT	95	130	18	1.1	0.6	4050	4650	6000	8500	35.2	0.597
7919 C	DB	DF	DT	95	130	18	1.1	0.6	4300	4900	7100	10000	24.1	0.591
7019 A	DB	DF	DT	95	145	24	2.5	1.2	5250	5650	3800	5000	46.6	1.4
7019 B	DB	DF	DT	95	145	24	2.5	1.2	4700	5000	3200	4500	62.3	1.4
7019 C	DB	DF	DT	95	145	24	2.5	1.2	5750	6250	6000	8000	28.1	1.2
7219 A	DB	DF	DT	95	170	32	3.5	2	9600	9100	3400	4500	54.5	3.1
7219 B	DB	DF	DT	95	170	32	3.5	2	8700	8150	3000	4000	71.4	3.1
7219 C	DB	DF	DT	95	170	32	3.5	2	10400	10100	5400	7500	33.7	2.65
7319 A	DB	DF	DT	95	200	45	4	2	13500	13700	3000	4000	65.4	6.75
7319 B	DB	DF	DT	95	200	45	4	2	12300	12300	2600	3600	84.2	6.75
7319 C	DB	DF	DT	95	200	45	4	2	14400	15000	5000	6700	42.2	5.8
7920 A5	DB	DF	DT	100	140	20	1.1	0.6	4850	5250	5600	8000	38	0.804
7920 C	DB	DF	DT	100	140	20	1.1	0.6	5100	5550	6700	9000	26.1	0.794
7020 A	DB	DF	DT	100	150	24	2.5	1.2	5350	5900	3600	4800	48.1	1.46
7020 B	DB	DF	DT	100	150	24	2.5	1.2	4800	5250	3200	4300	64.4	1.46
7020 C	DB	DF	DT	100	150	24	2.5	1.2	5900	6550	5600	8000	28.7	1.25
7220 A	DB	DF	DT	100	180	34	3.5	2	10800	10400	3200	4300	57.7	3.7
7220 B	DB	DF	DT	100	180	34	3.5	2	9750	9250	2800	3800	75.6	3.7
7220 C	DB	DF	DT	100	180	34	3.5	2	11700	11400	5100	7100	35.7	3.15
7320 A	DB	DF	DT	100	215	47	4	2	16300	17800	2800	3800	69.3	8.3
7320 B	DB	DF	DT	100	215	47	4	2	14900	16000	2400	3400	89.4	8.3
7320 C	DB	DF	DT	100	215	47	4	2	17400	19600	4500	6300	44.6	7.1
7921 A5	DB	DF	DT	105	145	20	1.1	0.6	4900	5500	5600	7500	39.2	0.82
7921 C	DB	DF	DT	105	145	20	1.1	0.6	5200	5800	6300	9000	26.7	0.826
7021 A	DB	DF	DT	105	160	26	3	1.5	6250	6900	3400	4500	51.2	1.85
7021 B	DB	DF	DT	105	160	26	3	1.5	5600	6150	3000	4000	68.6	1.85
7021 C	DB	DF	DT	105	160	26	3	1.5	6900	7600	5300	7500	30.7	1.58
7221 A	DB	DF	DT	105	190	36	3.5	2	11700	11700	3000	4000	60.8	4.4
7221 B	DB	DF	DT	105	190	36	3.5	2	10600	10500	2600	3600	78.5	4.4
7221 C	DB	DF	DT	105	190	36	3.5	2	12700	12900	5000	6700	37.7	3.75
7321 A	DB	DF	DT	105	225	49	4	2	16300	18000	2600	3600	72.5	9.4
7321 B	DB	DF	DT	105	225	49	4	2	14900	16100	2400	3200	93.5	9.4
7321 C	DB	DF	DT	105	225	49	4	2	17500	19800	4300	6000	46.6	8.05
7922 A5	DB	DF	DT	110	150	20	1.1	0.6	5000	5750	5300	7100	40.3	0.877
7922 C	DB	DF	DT	110	150	20	1.1	0.6	5300	6050	6300	8500	27.4	0.867
7022 A	DB	DF	DT	110	170	28	3	1.5	7550	8100	3200	4300	54.4	2.29
7022 B	DB	DF	DT	110	170	28	3	1.5	6800	7200	2800	3800	72.7	2.29
7022 C	DB	DF	DT	110	170	28	3	1.5	8300	8950	5000	7100	32.7	1.95
7222 A	DB	DF	DT	110	200	38	3.5	2	12700	13100	2800	3800	64	5.15
7222 B	DB	DF	DT	110	200	38	3.5	2	11500	11700	2600	3400	83.9	5.15
7222 C	DB	DF	DT	110	200	38	3.5	2	13800	14400	4500	6300	39.8	4.4
7322 A	DB	DF	DT	110	240	50	4	2	17300	19600	2400	3400	75.9	11.1
7322 B	DB	DF	DT	110	240	50	4	2	15800	17600	2200	3000	98	11.1
7322 C	DB	DF	DT	110	240	50	4	2	18600	21600	4000	5600	48.4	9.5
7924 A5	DB	DF	DT	120	165	22	1.1	0.6	6900	7850	4800	6300	44.2	1.15
7924 C	DB	DF	DT	120	165	22	1.1	0.6	7300	8300	5600	7500	30.1	1.15
7024 A	DB	DF	DT	120	180	28	3	1.5	8000	9000	3000	4000	57.3	2.46
7024 B	DB	DF	DT	120	180	28	3	1.5	7150	8000	2500	3600	76.9	2.46
7224 A	DB	DF	DT	120	215	40	3.5	2	14300	15700	2600	3400	68.4	6.2
7224 B	DB	DF	DT	120	215	40	3.5	2	13000	14000	2400	3200	90.3	6.2
7324 A	DB	DF	DT	120	260	55	4	2	19300	23000	2200	3000	82.3	14.3
7324 B	DB	DF	DT	120	260	55	4	2	17700	20600	2000	2800	107.2	14.3
7926 A5	DB	DF	DT	130	180	24	1.5	1	7550	8750	4300	6000	48.1	1.54
7926 C	DB	DF	DT	130	180	24	1.5	1	8000	9250	5000	7100	32.8	1.5
7026 A	DB	DF	DT	130	200	33	2	1	12000	12800	3400	4500	64.1	3.68
7226 A	DB	DF	DT	130	230	40	3	1.1	19300	19600	2400	3200	72	7.06
7226 B	DB	DF	DT	130	230	40	3	1.1	17400	17800	2200	3000	95.5	7.1
7326 A	DB	DF	DT	130	280	58	4	1.5	27900	29800	2200	2800	88.2	17.5
7326 B	DB	DF	DT	130	280	58	4	1.5	25500	27400	1900	2600	115	17.6
7928 A5	DB	DF	DT	140	190	24	1.5	1	4650	9200	4000	5600	50.5	1.63
7928 C	DB	DF	DT	140	190	24	1.5	1	8100	9700	4800	6700	34.1	1.63
7028 A	DB	DF	DT	140	210	33	2	1	12200	13500	3200	4300	67	3.9
7228 A	DB	DF	DT	140	250	42	3	1.1	22300	23900	2200	3000	77.3	8.92
7228 B	DB	DF	DT	140	250	42	3	1.1	20100	21700	2000	2800	102.8	8.94
7328 A	DB	DF	DT	140	300	62	4	1.5	30500	34500	2000	2600	94.5	21.4
7328 B	DB	DF	DT	140	300	62	4	1.5	28100	31500	1700	2400	123.3	21.6
7930 A5	DB	DF	DT	150	210	28	2	1	9850	11800	3800	5000	56	2.97
7930 C	DB	DF	DT	150	210	28	2	1	10400	12400	4300	6000	38.1	2.96
7030 A	DB	DF	DT	150	225	35	2.1	1.1	14000	15700	2400	3000	71.6	4.75
7230 A	DB	DF	DT	150	270	45	3	1.1	25300	28500	2000	2800	83.1	11.2
7230 B	DB	DF	DT	150	270	45	3	1.1	22900	25900	1800	2600	110.6	11.2
7330 A	DB	DF	DT	150	320	65	4	1.5	32500	38000	1800	2400	100.3	26
7330 B	DB	DF	DT	150	320	65	4	1.5	29400	34500	1600	2200	131.1	25.9
7932 C	DB	DF	DT	160	220	28	2	1	10800	13500	3800	5000	39.4	3.1
7032 A	DB	DF	DT	160	240	38	2.1	1.1	15800	18000	2200	2800	76.7	5.77
7232 A	DB	DF	DT	160	290	48	3	1.1	26800	31500	1900	2600	89	14.1
7232 B	DB	DF	DT	160	290	48	3	1.1	24200	28400	1700	2400	118.4	14.2
7332 A	DB	DF	DT	160	340	68	4	1.5	35500	43000	1700	2200	106.2	30.7
7332 B	DB	DF	DT	160	340	68	4	1.5	32000	39500	1500	2000	138.9	30.8
7934 C	DB	DF	DT	170	230	28	2	1	11500	15100	3600	4800	40.8	3.36
7034 A	DB	DF	DT	170	260	42	2.1	1.1	19000	21900	2000	2600	83.1	7.9
7234 A	DB	DF	DT	170	310	52	4	1.5	30000	36500	1800	2400	95.3	17.3
7234 B	DB	DF	DT	170	310	52	4	1.5	27200	33000	1600	2200	126.7	17.6
7334 A	DB	DF	DT	170	360	72	4	1.5	39500	49500	1600	2200	112.5	35.8
7334 B	DB	DF	DT	170	360	72	4	1.5	36000	45500	1400	2000	147.2	35.6
7936 C	DB	DF	DT	180	250	33	2	1	14800	18800	3200	4500	45.3	4.9
7036 A	DB	DF	DT	180	280	46	2.1	1.1	21100	25700	1900	2400	89.4	10.5
7236 A	DB	DF	DT	180	320	52	4	1.5	31000	39000	1700	2200	98.2	18.1
7236 B	DB	DF	DT	180	320	52	4	1.5	28100	35500	1500	2000	130.9	18.4
7336 A	DB	DF	DT	180	380	75	4	1.5	41500	54500	1500	2000	118.3	42.1
7336 B	DB	DF	DT	180	380	75	4	1.5	38000	50000	1300	1800	155	42.8
7938 C	DB	DF	DT	190	260	33	2	1	15000	19600	3000	4300	46.6	4.98
7038 A	DB	DF	DT	190	290	46	2.1	1.1	22800	28600	1800	2400	92.3	11.3
7238 A	DB	DF	DT	190	340	55	4	1.5	32000	42000	1600	2200	104	22.4
7238 B	DB	DF	DT	190	340	55	4	1.5	28900	38000	1400	2000	138.7	22.5
7338 A	DB	DF	DT	190	400	78	5	2	46000	61000	1400	1900	124.2	47.5
7338 B	DB	DF	DT	190	400	78	5	2	42000	56000	1300	1700	162.8	47.2
7940 C	DB	DF	DT	200	280	38	2.1	1.1	19300	24900	2800	4000	51.2	6.85
7040 A	DB	DF	DT	200	310	51	2.1	1.1	24500	31500	1700	2200	99.1	13.7
7240 A	DB	DF	DT	200	360	58	4	1.5	34500	46000	1500	2000	109.8	26.5
7240 B	DB	DF	DT	200	360	58	4	1.5	31000	41500	1300	1800	146.5	26.6
7340 A	DB	DF	DT	200	420	80	5	2	48500	67000	1300	1800	129.5	54.4
7340 B	DB	DF	DT	200	420	80	5	2	44000	61500	1200	1600	170.1	55.3

雙列斜角滾珠軸承

OPEN 開放型雙列斜角滾珠軸承、ZZ 雙面帶金屬防塵蓋型、2RS 雙面帶塑膠密封圈型

OPEN 開放型

ZZ 雙面帶金屬防塵蓋

2RS 雙面帶塑膠防塵蓋

雙列軸承型號	主要尺寸 (m/m)				基本額定負荷 (kgf)		極限轉速 (RPM)		重量 (kg)
雙列軸承型號	d	D	B	r	C	C₀	酯潤滑	油潤滑	重量 (kg)
5200	10	30	14.3	0.6	730	400	17000	22000	0.05
5201	12	32	15.9	0.6	1070	590	15000	20000	0.06
5202	15	35	15.9	0.6	1190	715	13000	17000	0.07
5302	15	42	19	1	1800	1040	11000	15000	0.11
5203	17	40	17.5	0.6	1490	920	11000	15000	0.09
5303	17	47	22.2	1	2140	1280	10000	13000	0.14
5204	20	47	20.6	1	2000	1270	10000	13000	0.12
5304	20	52	22.2	1.1	2510	1530	9000	12000	0.23
5205	25	52	20.6	1	2170	1500	8500	11000	0.19
5305	25	62	25.4	1.1	3350	2110	7500	10000	0.34
5206	30	62	23.8	1	3000	2150	7100	9500	0.29
5306	30	72	30.2	1.1	4150	2870	6300	8500	0.51
5207	35	72	27	1.1	4000	2920	6300	8000	0.43
5307	35	80	34.9	1.5	5200	3700	5600	7500	0.79
5208	40	80	30.2	1.1	4500	3400	5600	7100	0.57
5308	40	90	36.5	1.5	5800	4200	5300	6700	1.05
5209	45	85	30.2	1.1	5050	3900	5000	6700	0.62
5309	45	100	39.7	1.5	7000	5200	4500	6000	1.4
5210	50	90	30.2	1.1	5400	4400	4800	6000	0.67
5310	50	110	44.4	2	8300	6250	4300	5600	1.95
5211	55	100	33.3	1.5	5700	5000	4300	5600	0.96
5311	55	120	49.2	2	9700	7450	3800	5000	2.3
5212	60	110	36.5	1.5	7050	6300	3800	5000	1.35
5312	60	130	54	2.1	12800	10000	3400	4500	3.15
5213	65	120	38.1	1.5	7800	7050	3600	4500	1.65
5313	65	140	58.7	2.1	14500	11500	3200	4300	3.85
5214	70	125	39.7	1.5	9600	8400	3400	4500	1.8
5314	70	150	63.5	2.1	16200	13100	3000	3800	4.9
5215	75	130	41.3	1.5	9550	8500	3200	4300	1.9
5216	80	140	44.4	2	10100	9500	3000	3800	2.5
5217	85	150	49.2	2	11800	11200	2800	3600	3.4

精密滾珠螺桿支持用軸承

適用於高轉速、高精度、精密工具機、精密機床。滾珠螺桿之回轉部要使用各種軸承來支持，精密滾珠螺桿支持用軸承是一種角接觸止推滾珠軸承，其接觸角為 60 度，珠數比角接觸滾珠軸承多。TAC…B 系列角接觸球軸承的球和內圈、外圈的滾道在徑向有個角度可以接觸。在單個使用時，軸向載荷僅限於單一方向，適用於承受軸向載荷和徑向載荷的合成載荷。

軸承內徑：15mm ~ 60mm

軸承型號	主要尺寸 (m/m)					尺寸 (m/m)				容許轉速		重量 (kg)
軸承型號	d	D	B	r	r1	d1	d2	D1	D2	酯潤滑	油潤滑	重量 (kg)
15 TAC 47B	15	47	15	1	0.6	27.2	34	34	39.6	6000	8000	0.144
17 TAC 47B	17	47	15	1	0.6	27.2	34	34	39.6	6000	8000	0.144
20 TAC 47B	20	47	15	1	0.6	27.2	34	34	39.6	6000	8000	0.135
25 TAC 62B	25	62	15	1	0.6	37	45	45	50.7	4500	6000	0.252
30 TAC 62B	30	62	15	1	0.6	39.5	47	47	53.2	4300	5600	0.224
35 TAC 72B	35	72	15	1	0.6	47	55	55	60.7	3600	5000	0.31
40 TAC 72B	40	72	15	1	0.6	49	57	57	62.7	3600	4800	0.275
40 TAC 90B	40	90	20	1	0.6	57	68	68	77.2	3000	4000	0.674
45 TAC 75B	45	75	15	1	0.6	54	62	62	67.7	3200	4300	0.27
45 TAC 100B	45	100	20	1	0.6	64	75	75	84.2	2600	3600	0.842
50 TAC 100B	50	100	20	1	0.6	67.5	79	79	87.7	2600	3400	0.778
55 TAC 100B	55	100	20	1	0.6	67.5	79	79	87.7	2600	3400	0.714
55 TAC 120B	55	120	20	1	0.6	82	93	93	102.2	2200	3000	1.23
60 TAC 120B	60	120	20	1	0.6	82	93	93	102.2	2200	3000	1.16
