萬向滾珠軸承陶瓷、塑料、不銹鋼材質

萬向滾珠軸承也稱為球面軸承或球頭軸承、主要特點可以協助物品滑動保持平穩的傳動。萬向球面軸承用於不同作業環境可以選擇，SUS 不銹鋼材質、陶瓷材質、氧化鋯、氮化硅、碳化矽、ABS, POM, PEEK 塑料等客製化規格。能夠容納角度偏差的軸承，適用於多種行業中的滑動。

訂購說明：型號、規格、本體材質代號、主球材質代號、輔助球材質代號。

此區萬向滾珠系列，為客製化接單生產，無標準件庫存。最低起訂量 30 個。

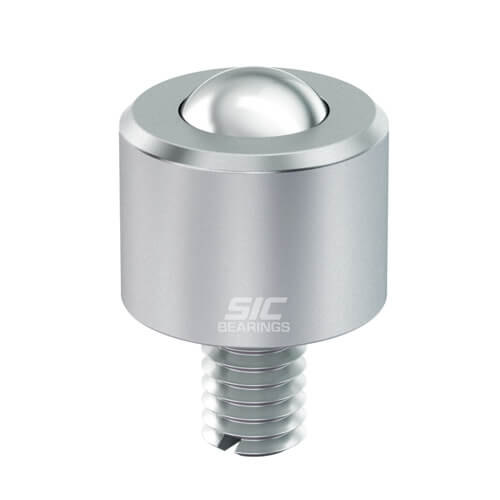

萬向滾珠軸承 TQDE 帶螺牙型

全不銹鋼 304 (參考數據)

型號		D	M	T	d	h1	h2	W	W1	D1	D2	h3	h4	單體載重 kg	本體重量 g
代碼	規格	D	M	T	d	h1	h2	W	W1	D1	D2	h3	h4	單體載重 kg	本體重量 g
TQDE	6.35	12	6	1.5	6.35	9	12	1.5	1.5	-	-	-	-	5	35
TQDE	9.525	15	6	2.5	9.525	15	12	1.5	1.5	-	-	-	-	7	42
TQDE	12.7	20	8	3	12.7	18	12	1.5	1.5	-	-	-	-	8	55
TQDE	15.875	24	6	4.5	15.875	20.5	12	1.5	1.5	-	-	-	-	16	65
TQDE	19.05	24	8	4	19.05	26	20	1.5	1.5	-	-	-	-	40	130
TQDE	19.05A	32	8	4	19.05	26	20	1.5	1.5	-	-	-	-	50	160
TQDE	25.4	42	10	7	25.4	42	21	1.5	1.5	36	31.3	17.5	1.5	100	210

全不銹鋼 304 (參考數據)

型號		M	H	h1	h2	d	S	耐負載 kgf
代碼	規格	M	H	h1	h2	d	S	耐負載 kgf
EQDE	4	5	12.1	5	6	4	8	1.2
EQDE	4.76	6	15.2	6	8	4.76	10	1.4
EQDE	5.56	8	18.5	7	10	5.56	13	4.2
EQDE	8.73	10	24.5	10	12	8.73	17	5.6
EQDE	10.32	12	29.5	11	15	10.32	19	6.3
EQDE	15.87	16	40.3	15	20	15.87	24	35
EQDE	19.05	20	49.3	18	25	19.05	30	42

全不銹鋼 304 (參考數據)

型號		D	D1	H	h1	h2	d	耐負載 kgf
代碼	規格	D	D1	H	h1	h2	d	耐負載 kgf
LQDC	4	9	7.5	6.1	1.1	4	4	1.2
LQDC	4.76	11	9	7.2	1.2	5	4.76	1.4
LQDC	5.56	13	11	8.5	1.5	6	5.56	4.2
LQDC	8.73	17	15	12.5	2.5	9	8.73	5.6
LQDC	10.32	20	18	14.5	3.5	10	10.32	6.3
LQDC	15.87	26	24	20.8	5.3	14	15.87	35
LQDC	19.05	32	30	25.3	6.3	17	19.05	42

全不銹鋼 304 (參考數據)

型號		D	D1	h1	h2	t	P	d	K	耐負載 N (kgf)
代碼	規格	D	D1	h1	h2	t	P	d	K	耐負載 N (kgf)

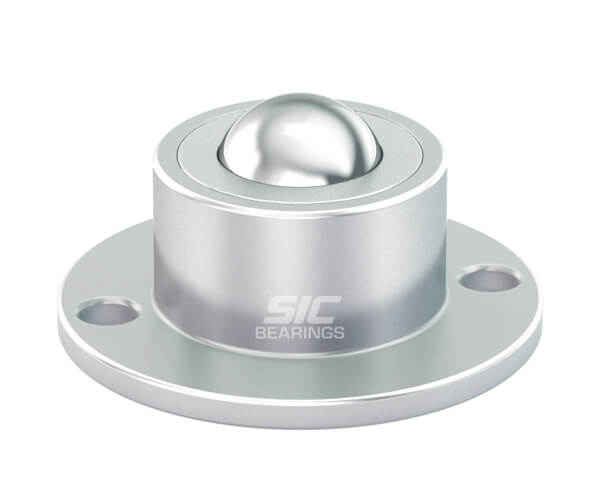

FQDA	8.73	27	15	2.5	9.5	2	21	8.73	3.6	5.6
FQDA	10.32	30	18	3.5	11.5	2	24	10.32	3.6	6.3
FQDA	15.87	39	24	5.3	14.7	3	31.5	15.87	4.6	35
FQDA	19.05	48	30	6.3	18.7	4	39	19.05	5.6	42

全不銹鋼 304 (參考數據)

型號		D	d	D1	h	T	H	單體承重 kg	容許荷重 kg	重量參考 g
代碼	規格	D	d	D1	h	T	H	單體承重 kg	容許荷重 kg	重量參考 g
LQFA	12	18	12	23	2	7.3	15.5	25	30	30
LQFA	15.875	24	15.875	31	4.5	10	21	40	50	60
LQFA	22.226	36	22.226	45	4	9.8	31	140	160	185
LQFA	25.4	38	25.4	45	7.2	14	31	180	200	190
LQFA	30.163	45	30.163	55	6.4	13.8	36.5	250	300	380
LQFA	38.1	57	38.1	69	8	16.5	46.5	380	420	920
LQFA	45	62	45	75	9	19	54	450	500	1100
LQFA	60	100	60	119	13	30	78	800	1200	3800

全不銹鋼 304 (參考數據)

型號		D	d	H	h1	h2	單體承重 kg	容許荷重 kg	重量參考 g
代碼	規格	D	d	H	h1	h2	單體承重 kg	容許荷重 kg	重量參考 g
IQFA	8	15	8	10.3	1.7	8	3	5	6
IQFA	10	16	10	12.5	2.5	8.5	10	15	28
IQFA	12	22	12	17	2.5	14	20	25	35
IQFA	15.87	24	15.87	20	4	14	30	40	50
IQFA	22.2	36	22.2	31	6	23	60	80	190
IQFA	25.4	37	25.4	32	6.5	22.5	95	125	230
IQFA	30.16	45	30.16	38	8	27	150	170	340
IQFA	38.1	55	38.1	48	9.5	33.5	200	250	560
IQFA	45	62	45	53.4	11	37.6	300	350	900
IQFA	60	100	60	77.5	20	47.5	400	450	2100

全不銹鋼 304 (參考數據)

型號		D	d	D1	H	h	h1	h2	M	耐負載 kgf	本體重量 g
代碼	規格	D	d	D1	H	h	h1	h2	M	耐負載 kgf	本體重量 g
LQFB	8	15	8	19.5	11.1	2	4.3	12	M 5	15	20
LQFB	12	18	12	22	15.5	3.2	7.3	15	M 6	35	40
LQFB	15.875	24	15.875	31	21	4	10	15	M 8	70	85
LQFB	22.225	36	22.225	44.5	31	6	11	22	M 10	200	250
LQFB	25.4	38	25.4	44.5	31	7.2	14	25	M 12	220	280
LQFB	30.1625	45	30.1625	54.5	16.5	8	13.8	30	M 16	350	410
LQFB	38.1	45	38.1	64.5	48	9.6	16	30	M 16	450	780
LQFB	45	62	45	74.5	54	9	19	45	M 20	550	1150
LQFB	60	100	60	117	78	16	30	60	M 24	1600	4000

全不銹鋼 304 (參考數據)

型號		D	d	H	h1	h2	M	單體承重 kg	容許荷重 kg	重量參考 g
代碼	規格	D	d	H	h1	h2	M	單體承重 kg	容許荷重 kg	重量參考 g
IQFB	8	15	8	13.6	1.7	20	M 5	5	10	20
IQFB	12	22	12	17	2.5	15	M 8	15	20	35
IQFB	15.87	24	15.87	21	6	18	M 8	30	40	60
IQFB	22.23	36	22.23	31	4	22	M 10	70	80	200
IQFB	25.4	38	25.4	32	6.5	25	M 12	100	120	235
IQFB	30.17	45	30.17	36.5	6.4	30	M 16	200	250	410
IQFB	38.1	54	38.1	48	9.5	30	M 16	220	280	600

尼龍材質 (參考數據)

型號		D	D1	D2	K	d	H	h1	h2	T	單體承重 kg	容許荷重 kg	重量參考 g
代碼	規格	D	D1	D2	K	d	H	h1	h2	T	單體承重 kg	容許荷重 kg	重量參考 g
FQDH 01	25.4	43.5	86	68	7	25.4	32	5	15	8	20	25	120
FQDH 02	15.875	29	51	41	4.5	15.875	20	3	-	4	8	10	35
FQDH 02	25.4	42	68	56	5.5	25.4	34	5	-	7	15	20	50
FQDH 03	19.05	38	76	60	8.5	19.05	25	5	14	6	10	15	50
FQDH 03	25.4	43	86	68	8.5	25.4	32	5	19	8	20	25	120
